Ленточная пила для домашней мастерской понадобилась мне для фигурной боковины настольного органайзера. В этом учебном примере я вырезала бумажный шаблон и приложила его к доске. На рисунке был красивый тесный изгиб. Для выбранной пилы его пришлось раскрыть шире ещё до первого деревянного пропила.

Деталь небольшая. Заготовка размером 180 х 140 х 20 мм должна стоять в сборке вертикально, а выпиливать её я собираюсь плашмя. Внутреннее скругление открыто наружу. Замкнутого отверстия, в которое надо каким-то образом завести непрерывную ленту, здесь нет.

Для этой работы я рассматриваю Record Power BS250. У него есть нужный запас по высоте и подходящая узкая лента. Оставалось разобраться с радиусом. Выбирать более мощный двигатель ради тесной дуги я не стала: мощность не уменьшает ширину полотна внутри пропила.

Высота детали в органайзере не равна высоте пропила

В актуальной карточке BS250 указаны максимальная высота пропила 120 мм и вылет 240 мм. Это два разных просвета. Первый расположен над столом под верхней направляющей. Второй находится сбоку, между лентой и стойкой станка.

Заготовка лежит пластью вниз. Через древесину ленте предстоит пройти по толщине 20 мм, хотя готовая боковина будет значительно выше. Для этой операции сравниваю с паспортной высотой именно толщину лежащей доски. Вертикальное положение в будущей мебели ничего не меняет.

Но при перепиле той же доски на более тонкие пласти её пришлось бы поставить на ребро. Высота реза тогда стала бы 140 мм. В просвет 120 мм такая заготовка уже не входит. Поэтому ответ на вопрос о подходящем станке меняется вместе с положением материала, даже если сама доска остаётся прежней.

Теперь проверяю вылет. У прямого реза видно, сколько дерева остаётся со стороны стойки. На кривой заготовка поворачивается, и туда приходит уже другая её часть. Нужна вся траектория. Посередине скругления доска не должна упереться в раму.

Шаблон можно повернуть целиком. На широкой мебельной панели одного размера «до ленты» было бы мало: поворот может занять больше места, чем начало реза. Из двух паспортных чисел нельзя получить обещание, что станок выполнит любой контур внутри прямоугольной заготовки.

На фотографии показан мебельный щит из нашей подборки материалов. Это пример ровной исходной заготовки, а не боковина из разбора. Станка и процесса пиления в кадре нет. Перед нанесением контура мне нужна именно подготовленная плоская поверхность, которую можно устойчиво положить на стол.

Узкую ленту выбирают по самому тесному изгибу

У BS250 длина ленты составляет 1790 мм, допустимая ширина в руководстве записана как 6–13 мм, или от четверти до половины дюйма. Шириной здесь называют расстояние от вершин зубьев до задней кромки. Это не толщина стали.

Широкая лента занимает больше места в изогнутом пропиле. При попытке пройти слишком тесную дугу её заднюю часть приходится прижимать к стенке реза. Давить сильнее и насильно разворачивать заготовку нельзя. Под такой рисунок меняют ленту или последовательность обработки.

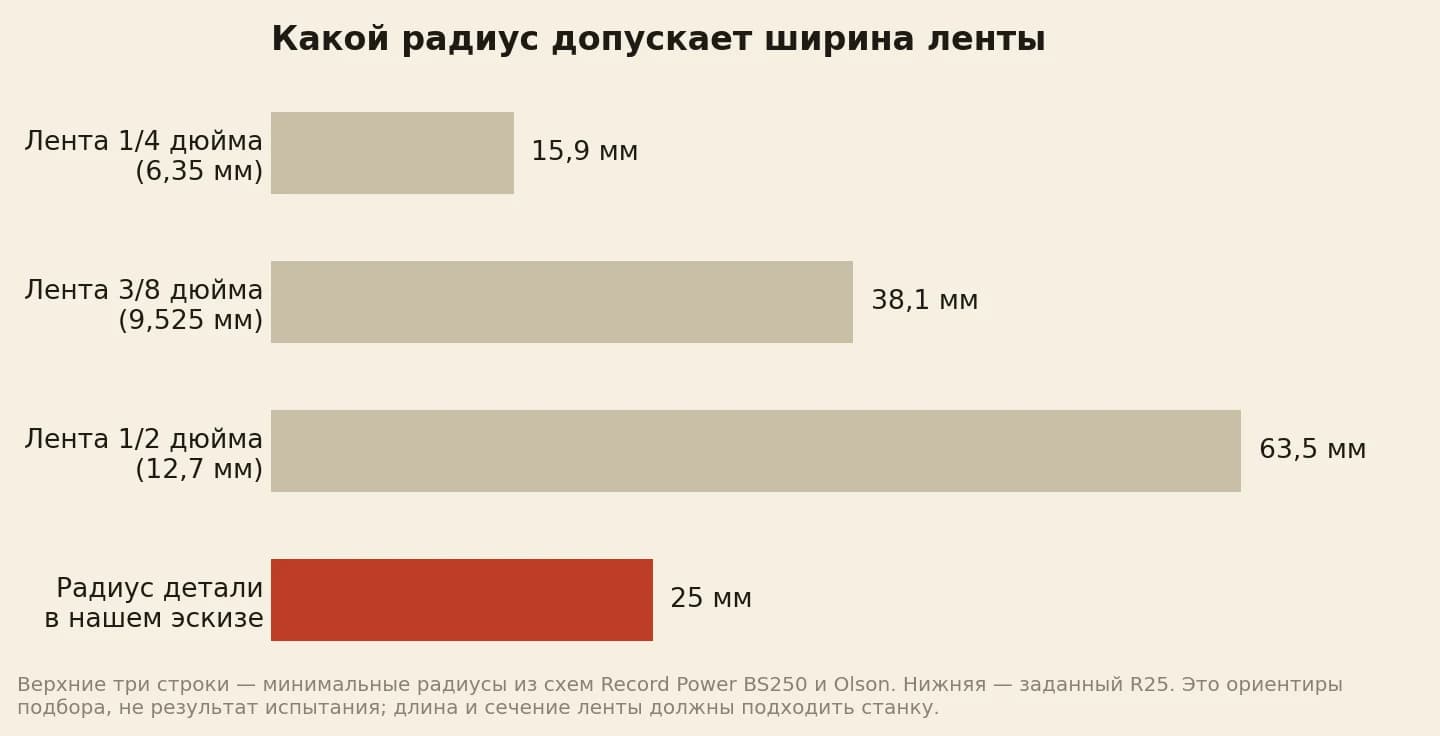

Схема в руководстве BS250 и таблица производителя полотен Olson дают одинаковые ориентиры. Ленте шириной 6,35 мм соответствует минимальный радиус около 15,9 мм. Для ширины 9,525 мм указан радиус 38,1 мм, для 12,7 мм — 63,5 мм. Это данные для подбора, а не обещание повторить указанный минимум любым полотном при любой настройке.

Первый эскиз содержал R10. Он оказался теснее ориентира даже для самой узкой ленты из указанного диапазона станка. Я попробовала раскрыть вырез: циркулем провела дугу R25 и ножницами убрала бумагу по новой линии. Форма осталась узнаваемой. Маленький острый карман исчез.

Выбрала четверть дюйма. Для R25 она соответствует схеме, а две более широкие — уже нет. Увеличивать весь станок ради этой детали не потребовалось. Я изменила один участок рисунка и отказалась от идеи выпилить его той же широкой лентой, которую взяла бы для прямого продольного реза.

Если малый радиус задан соединением и менять его нельзя, такой ход не годится. Тогда форму получают другой последовательностью, например с предварительным сверлением скругления и подходящими подводящими резами. В нашем органайзере вырез декоративный, поэтому я выбрала более плавную линию и сохранила простое выпиливание от наружного края.

После замены полотна работа начинается с настройки

Нужная ширина ещё не описывает всю ленту. Длина и толщина стали должны подходить станку, а зуб — материалу и глубине реза. Для сухой берёзовой доски толщиной 20 мм я беру 4 TPI, то есть четыре зуба на дюйм: это входит в диапазон таблицы BS250 для лиственной древесины такой толщины.

Число зубьев можно прикинуть. В пропиле получается 20 х 4 / 25,4, или примерно 3,15 шага зуба. Это согласуется с ориентиром руководства: в древесине должны работать как минимум три зуба. Переносить такой подбор на толстый брус или тонкую фанеру без пересчёта не стоит.

Смену полотна и регулировки выполняют при вынутой вилке. По руководству сначала устанавливают натяжение и ход ленты, затем настраивают верхние и нижние направляющие. После широкой ленты их прежнее положение нельзя автоматически оставить для узкой. Стол проверяют относительно полотна, дверцы закрывают, верхнюю направляющую опускают примерно на 5 мм над материалом — это указание именно BS250.

Перед резом нужны штатные ограждения, пылеудаление, защита глаз и слуха; свободную одежду убирают от движущихся частей. Для подачи используют толкатель, руки держат в стороне от линии движения полотна. При заедании работу прекращают, ждут остановки и отключают питание перед освобождением заготовки. Полная настройка остаётся за руководством своего исполнения станка.

Отход отделяю частями, контур оставляю для доводки

Начала с ненужного обрезка. На нём повторила дугу и движение подачи, затем перенесла новый шаблон на основную доску. Сделала короткие вспомогательные пропилы со стороны отхода, оставив их концы снаружи линии готовой детали. Большая отделяемая часть разделилась на небольшие участки. Подходить к внутренней дуге стало понятнее: я веду каждый участок к заранее освобождённому месту.

Руководство BS250 предлагает такие вспомогательные резы для сложных форм. Подача остаётся плавной. Заготовку поворачивают вместе с продвижением вперёд, не выкручивают на месте вокруг полотна. Припуск снимают постепенно.

Разметку оставила на детали. После выпиливания и остановки станка я проверила контур бумажным шаблоном: у внутреннего скругления ещё оставалось дерево для доводки. Это меня устроило. Боковину не пришлось переделывать из-за попытки попасть прямо в чистовой размер зубьями пилы.

Следы пропила убрала при доводке, сохраняя нанесённую линию. Для вогнутого места нужен абразив на подходящей по форме опоре; широкой плоской колодкой туда не добраться. Дальше полезен разбор зернистости для подготовки дерева под масло. К покрытию перехожу после проверки формы и удаления пыли.

Органайзер будет стоять в сухой комнате. Его отделку я запланировала бесцветным Interior Wax, рассчитанным на деревянную мебель в интерьере. В работу с маслом передаю уже доведённое скругление, потому что пропущенную ступеньку внутри выреза придётся исправлять инструментом, а не слоем финиша.

Для этого изделия я оставила BS250 в выборе: доска лежит плашмя, вылет допускает нужное движение, лента соответствует изменённому радиусу. Получилась законченная боковина с плавным открытым вырезом. Самым существенным решением стала новая дуга на бумаге, а не более высокая цифра мощности в каталоге.

На вашей будущей детали выбор станка ограничит высота реза, поворот у стойки или самый маленький внутренний радиус?
