Соединение бруса вполдерева: как получить ровный угол рамы

Соединение бруса вполдерева: как получить ровный угол рамы

Ступеньку на деревянном углу хочется убрать одним движением: затянуть струбцину посильнее. Я предпочитаю остановиться и разнять детали. Если соединение бруса должно выйти в одну плоскость, сначала нужно понять, что мешает двум выборкам сесть друг на друга. Усилие зажима глубину не исправит.

Дальше показываю учебное изготовление декоративной рамы 600 × 800 мм для сухой комнаты. Бруски сосновые, строганые, одинаковой толщины 38 мм и ширины 60 мм. Рама без стекла и полок; узлы стены или кровли здесь не рассматриваю.

На углах оставлю прямое соединение вполдерева. Мне нравится, что поперечина читается целиком, а линия примыкания остаётся частью рисунка. На готовую сосновую рамку нанесу масло-воск Interior Wax. При склейке контактные площадки оставлю чистыми, к отделке перейду после зачистки собранного изделия.

Где у каждой половины будет лицо

Я разложила четыре детали лицевыми гранями вверх и положила поперечину поверх стойки. В этом положении хорошо виден будущий угол. Но толщина наложенных брусков удвоилась. Чтобы вернуть плоскую раму, на участке пересечения убирают половину толщины у каждого участника соединения.

Для выбранного рисунка у поперечины снимаю древесину с тыльной стороны, у стойки с лицевой. После сборки целое лицо поперечины окажется сверху. Если сделать одинаковые выборки на лицах обеих деталей, для стыковки одну придётся перевернуть, и вместо выбранного участка волокна снаружи окажется поверхность, которую я собиралась оставить сзади. Поэтому сторону отхода определяю до пилы.

В разборе простого вполдерева редакция WOOD Magazine тоже начинает с ориентации лицевых граней и отметки удаляемого участка. У меня эта отметка расположена именно внутри будущей выборки. Она исчезнет вместе с отходом. Размечать все концы по памяти я не хочу: противоположные углы легко заставляют перевернуть заготовку не той стороной.

На фото видны подготовленные заготовки до столярной сборки. Снимок помогает рассмотреть плоские грани; готового вполдерева на нём нет. Для нашей рамы я выбираю лицо заранее, чтобы после подгонки соединения не менять детали местами ради более красивого участка волокна.

Почему половина здесь равна девятнадцати

Исходные 38 мм делятся пополам: на каждой детали остаётся по 19 мм. Когда эти части ложатся друг на друга, их суммарная толщина снова равна полной толщине бруска. В угловом соединении бруса это отвечает за совпадение передних и задних плоскостей.

Для начала ручной доводки полезнее оставить лишнюю древесину. Представим, что с обеих деталей сняли пока по 18 мм. Остатки получились по 20 мм, вместе 40 мм. На таком стыке ещё есть что срезать до плотной посадки. Это понятный припуск. Его снимают с выборок.

А если сразу убрать по 20 мм, останется по 18 мм. Сумма составит только 36 мм. При попытке удержать лица в общей плоскости между внутренними площадками будет недоставать древесины. Сильнее затягивать такой угол бессмысленно. Я не закладываю в работу заполнение лишнего зазора толстым слоем клея: для этой небольшой рамы перепиленную деталь проще изготовить заново.

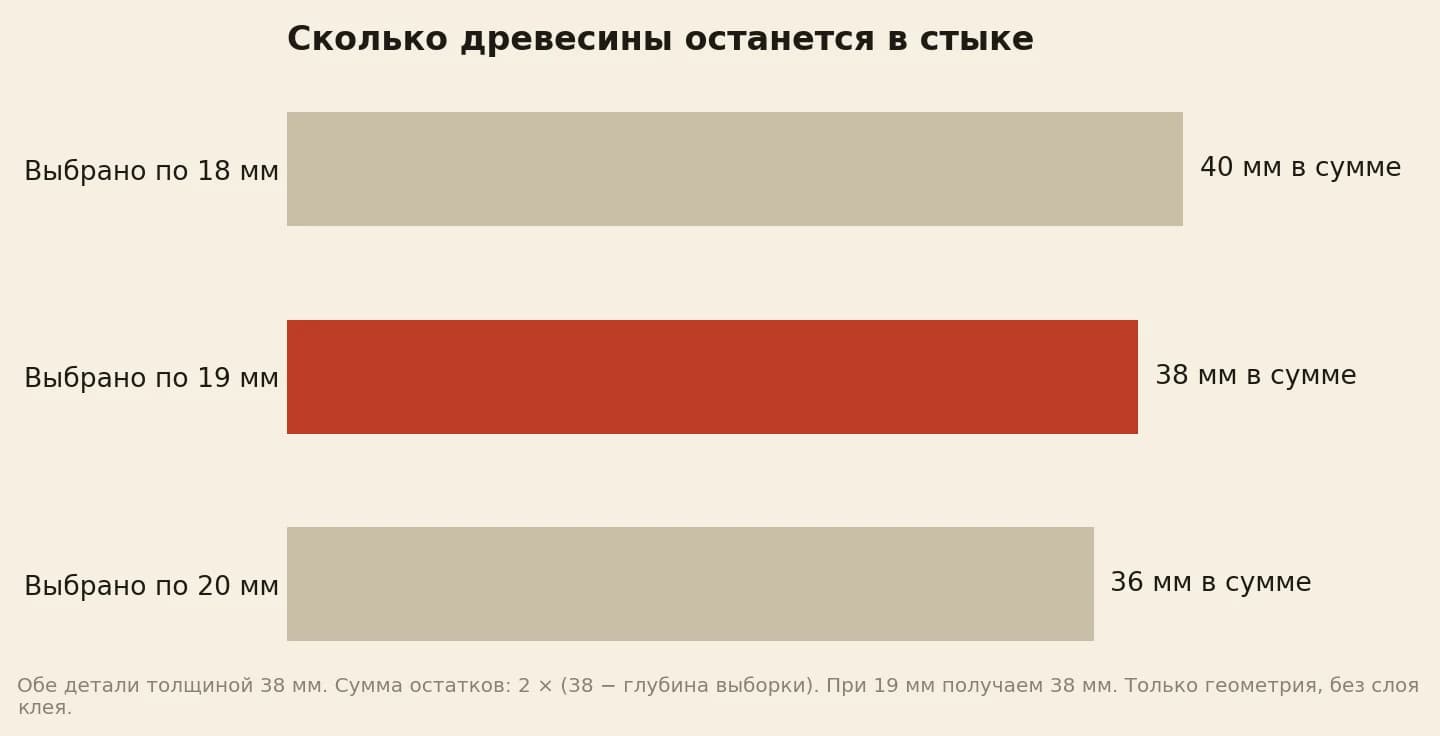

График сравнивает три глубины на одинаковых заготовках. Это расчёт идеальных параллельных площадок без клеевого слоя. Он объясняет, в какую сторону исправлять размер, но плоским дно выборки от одной правильной цифры не станет.

Ширину переношу с ответного бруска

Я приложила стойку к торцу поперечины под прямым углом и перенесла её ширину на будущую выборку. В нашей раме это 60 мм. Так линия плеча относится к той детали, которая действительно войдёт в соединение. Плечом называю вертикальную стенку у конца выборки; именно к ней подойдёт торец ответного бруска.

Разметочным ножом провожу линию поперёк волокон, затем угольником переношу её на боковые кромки. Рейсмусом отмечаю середину толщины. Перед резом ещё раз сопоставляю две детали: снятые половины должны смотреть друг на друга, а выбранные лица после сборки оставаться снаружи. На этом этапе всё видно. Позднее ошибка превратится в потерянную заготовку.

Такой перенос размеров с наложенных деталей описывает столяр Michel Theriault в Canadian Woodworking. Мне он удобен тем, что при разметке я одновременно вижу и длину нахлёста, и ориентацию частей. Рулетка здесь не заменяет примерку. Сначала устанавливаю будущий угол, затем провожу риску.

Заготовку закрепляю на верстаке. Пилой с обушком делаю поперечный рез возле плеча, располагая полотно со стороны отхода. Риска должна остаться на сохраняемой части. До окончательной плоскости оставляю небольшой припуск; затем удаляю основную древесину продольным резом от торца. Мне нужен управляемый недобор, который можно довести стамеской.

Стамеска исправляет место контакта

Первый угол я собрала без клея и положила на ровный щит. Площадки ещё грубые, лицо поперечины выступает. Здесь я не начинаю шлифовать всю раму сверху: так легко уменьшить толщину за пределами стыка, оставив причину внутри. Разнимаю угол. Возвращаюсь к выборкам.

Широкой острой стамеской снимаю тонкие слои оставшегося припуска. Возле плеча особенно важно сохранить прямую стенку и не выкрошить видимую грань. На дне ищу выступающие участки, а не вырезаю углубление посередине. После нескольких проходов снова складываю детали. Подгонка идёт через контакт двух площадок.

Я проверила угол на плоском щите с обеих сторон: прилегание снизу и переход лицевых граней сверху, после чего приложила угольник к внутреннему углу, пока соединение ещё легко разнималось для исправления. Плотное соединение вполдерева должно собираться без попытки силой согнуть брусок, чтобы он лёг на место. Оставшаяся щель у плеча тоже требует исправления до клея.

Когда первая пара села, тем же способом довела остальные углы. Глубину контролирую по разметке, посадку по ответной детали. Удачный первый стык показывает, к чему стремиться, но не разрешает без примерки срезать остальные концы. Ручной рез может слегка уйти. Исправлять его надо там, где он получился.

Склейка сохраняет уже найденную геометрию

Для этой сухой интерьерной рамы я выбрала Titebond Original. Перед нанесением клея сделала полную сборку на щите, расставила струбцины и сравнила диагонали. Все четыре угла должны одновременно занять свои места. Один красивый стык ещё не определяет геометрию прямоугольника.

Клей распределяю по подогнанным контактным площадкам, соединяю детали и зажимаю через деревянные прокладки. Пока можно поправить положение, снова контролирую углы и диагонали. Струбцина прижимает выборки, но не задаёт их глубину. Лишний клей у лицевой линии снимаю, пока он свежий, не оставляю его будущему покрытию.

В рекомендациях Titebond для ненапряжённого соединения указан зажим от 30 минут до 1 часа; новую склейку просят не нагружать минимум 24 часа. Речь о правильно подогнанных деталях, которые не приходится удерживать изогнутыми. Я оставляю собранную раму на плоском основании, не переношу её сразу за один угол ради примерки к стене.

После выдержки удаляю остатки клея и готовлю поверхность к отделке. Теперь лёгкая шлифовка выравнивает следы инструмента, не компенсирует неверную глубину. О работе с этой породой перед покрытием можно почитать в разборе подготовки сосновой мебели: для нашей рамки важна та же чистая древесина без клеевых пятен.

Готовая рама сохраняет толщину на переходе через угол. Линия стыка видна, и я её не прячу: поперечина перекрывает стойку, как было задумано в раскладке. Такой результат меня устраивает. Ровное лицо получилось из подогнанных внутренних площадок, а не из попытки сошлифовать выступ уже склеенного изделия.

Когда вы складываете две половины без клея, они соприкасаются всей площадкой или струбцина пока только скрывает несовпадение?
