Скошенный планкен: я согласился оставить крепёж на виду

Скошенный планкен: я согласился оставить крепёж на виду

Я хотел фасад с ровными деревянными полосами, без ярких просветов и видимых головок. Скошенный планкен казался готовым ответом: косые края перекроют взгляд в щель, крепёж спрячется сзади. Но возле входа на стену смотрят по-разному. С дорожки почти прямо, со ступени снизу, из открытой двери вдоль досок.

Разберу учебный выбор облицовки простенка у входа. Это воображаемая сборка для согласования внешности и крепления, не отчёт о выполненном заказе. Стена и подсистема уже входят в проект дома. Мне предстоит выбрать профиль и показать монтажнику, какой вид я хочу получить после сборки.

Косое ребро пришлось повернуть к улице

Для примера я взял Luna Parallelogram SSS 20×92. Производитель Lunawood делает этот строганый профиль из северной сосны после термообработки и предусматривает его для фасадов. На торце виден параллелограмм: широкие поверхности идут параллельно, боковые кромки наклонены. Шипа, который входит в паз соседней доски, здесь нет.

Мне подошёл горизонтальный рисунок. Ряды продолжали нижнюю линию окна и не дробили узкий простенок на вертикальные полоски. При этом сама облицовываемая поверхность оставалась вертикальной стеной. Слова «горизонтальная раскладка» описывали направление досок, а не превращали их в настил под ногами.

Я попробовал поставить рядом прямой профиль. Его края оставляли открытый проход взгляда между соседними лицевыми поверхностями. У косого профиля границы просвета менялись из-за наклонных кромок. Однако уменьшать промежуток до соприкосновения ради красивого вида я не стал. Понравившаяся тень должна получаться при выбранном монтажном зазоре.

Потом я развернул сечение на схеме. Верхняя наклонная кромка сначала уходила вниз к стене; я поменял её направление. Теперь уклон шёл наружу. Именно наклон верхнего ребра для отвода воды Lunawood рекомендует у горизонтальных реек. Косое ребро имеет направление, даже когда обе стороны доски кажутся одинаковыми.

Для отделки видимого дерева я включил в задание Exterior Wood Finish. Его назначение охватывает наружную вертикальную обшивку. Подготовку выбранной термососны и образец покрытия я оставил на согласование с поставщиком состава, прежде чем переносить финиш на всю партию. Тон должен был сочетаться с дверью, поэтому цвет дерева я выбирал вместе с направлением рядов.

Со ступени я увидел больше, чем ожидал

Я проверил вид стыка снизу. Наклонные поверхности меняли видимость пространства за досками в зависимости от точки взгляда. В учебном фрагменте меня интересовала именно эта перемена: входной простенок невозможно рассматривать всё время строго напротив. Его нижняя часть оказывается близко к глазам, когда поднимаешься к двери.

После этого вопрос «скошенный или прямой планкен» стал для меня вопросом рисунка стыка. Прямые края я оставил бы для выразительного открытого просвета, где фон намеренно участвует в композиции. Здесь я выбрал косые: хотелось более спокойной поверхности с узкими теневыми линиями. При этом основание всё равно нужно оформить под открытый фасадный стык.

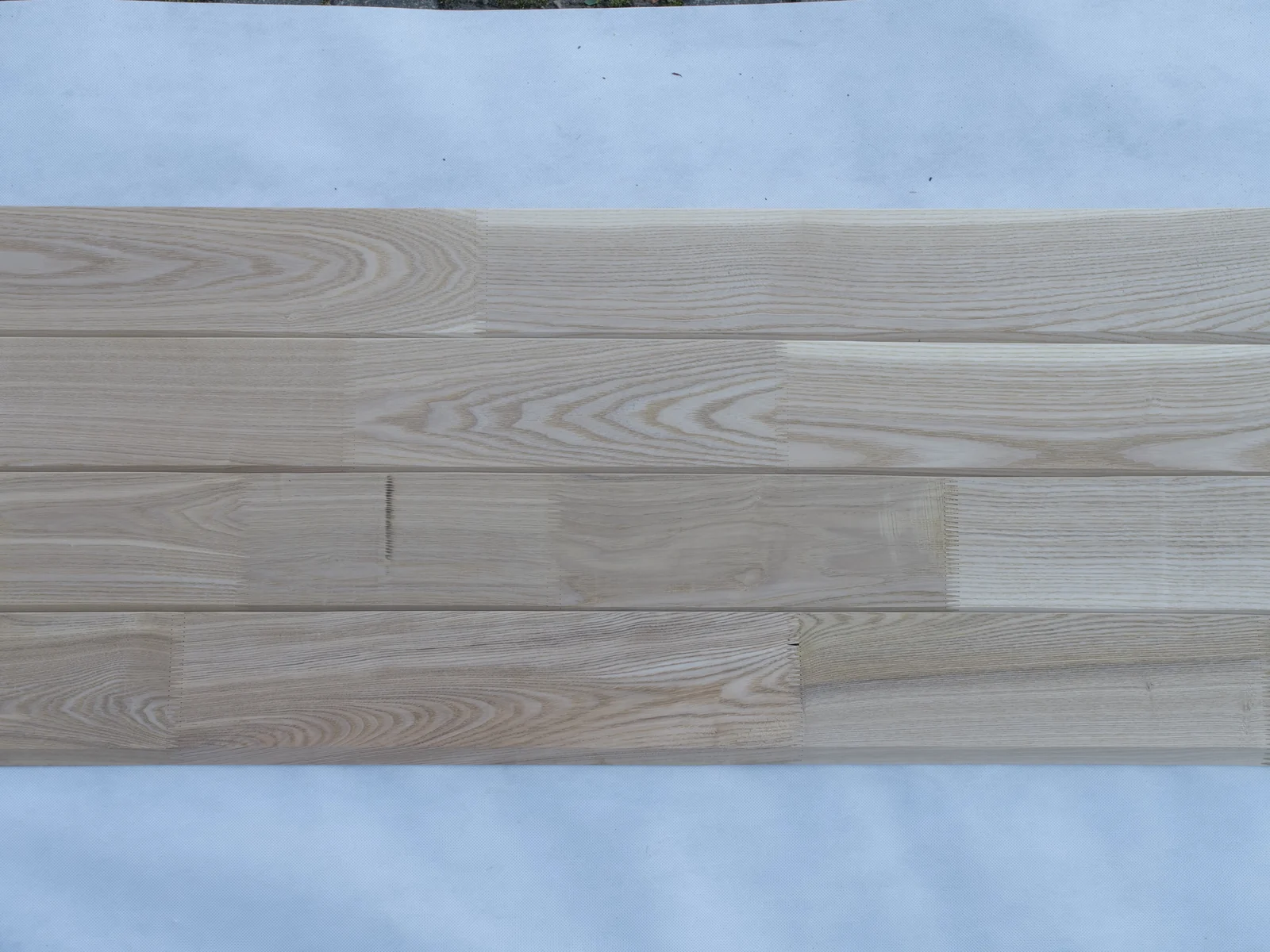

Этот снимок показывает пласти и сращивания других досок. По такому ракурсу нельзя выбрать угол кромки или оценить монтажную щель. Поэтому к понравившейся фотографии я добавил требование показать торец выбранного профиля и собранное соединение соседних рядов.

Фон за щелью перестал быть чем-то, что косая доска обязана скрыть. Его цвет и видимые детали я включил в согласование вместе с лицом облицовки. Так исчезла неприятная зависимость: фасад красив только с одной точки. Я сохранял выбранный профиль, но уже понимал, на какой вид соглашался возле двери.

В узле оказались два разных зазора

Для выбранного решения я взял рекомендацию действующего руководства Lunawood: между рейками оставить 6 мм. За облицовкой в том же документе предусмотрена полость глубиной минимум 25 мм. Первое число относится к соседним доскам, второе — к расстоянию от их тыльной стороны до поверхности за ними.

На плоском эскизе легко обсуждать только чёрточки между рядами. Я развернул узел боком и увидел место для полости за деревом. Она нужна для движения воздуха и отвода воды. Между досками остаются промежутки, но они не позволяют прижать всю облицовку к стене.

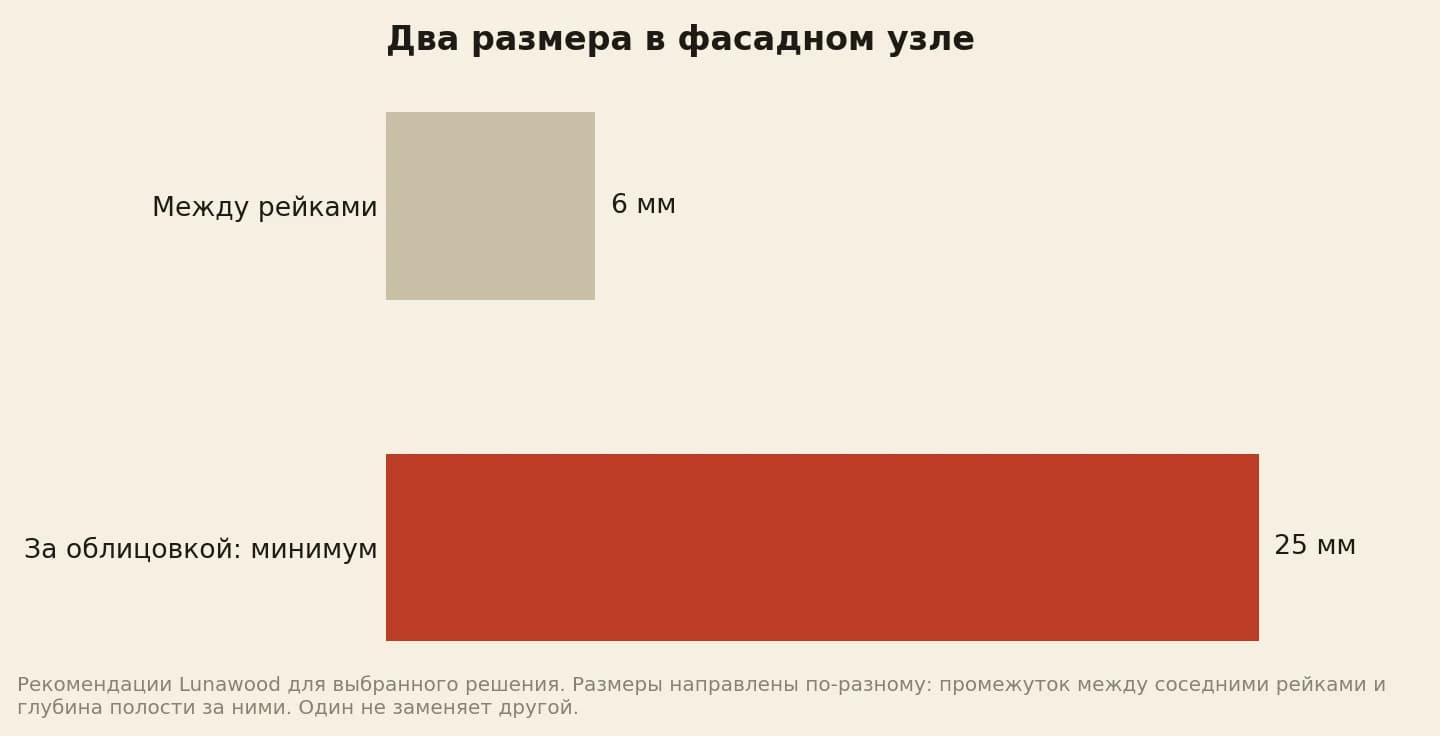

На графике задняя полость по минимальному размеру приблизительно в 4,2 раза больше межреечного промежутка: 25 делим на 6. Размеры направлены по-разному. Это сравнение помогло мне заметить обе пустоты на чертеже и перестать обсуждать фасад одним словом «зазор».

Эти значения относятся к выбранному варианту Lunawood. Скошенный планкен из сосны без термообработки, другая ширина или иной крепёж потребуют своего решения. В проекте также остаются опоры, примыкания и отвод воды у проёмов. Косая кромка оформляет стык, но сплошной водонепроницаемой стеной деревянные ряды не становятся.

Девять головок я решил не прятать

Оставался крепёж. Сначала мне нравилась только чистая поверхность, поэтому я представлял скрытые пластины сзади. Но конкретную скрытую систему для этого профиля я ещё не выбрал. Покупать любые пластины и подгонять под них толщину доски мне не хотелось. Я остановился на открытом креплении, которое разобрано в руководстве производителя.

Я собрал демонстрационный фрагмент: досок было 3 штуки, за ними проходили три линии опор. Их расположение здесь обозначало точки встречи с деревом, без назначения шага или сечения для дома. У выбранного узкого профиля без скрытого паза инструкция предусматривает один винт на каждое пересечение с опорой.

На фрагмент понадобилось 9 штук: три доски умножаем на три пересечения. Я расположил головки в ровные вертикальные линии. Они стали частью рисунка. Для обсуждения монтажа добавил требования производителя к нержавеющему крепежу, засверливанию и положению головки заподлицо; точные винты вошли в узел выбранной подсистемы.

Рядом я представил тот же фрагмент с деревянными заглушками над винтами. Лицо выглядело спокойнее, зато путь к крепежу начинался бы с удаления заглушек. Для этого простенка я их убрал из задания. Если понадобится снять доску, мне важнее сразу видеть её точки крепления.

Открытые головки ещё не объясняют, как вынуть деталь из конкретного ряда. Поэтому на согласование нужен законченный фрагмент с соседними досками и оформленным краем. По нему монтажник покажет доступ к винтам и движение доски при снятии. Решение касается будущего обслуживания, поэтому я принимаю его до закупки всей облицовки.

В заказе появилась нужная сторона косого края

В итоге я оставил Parallelogram 20×92 и горизонтальные ряды. В задании указал направление наклонного верхнего ребра, межреечный промежуток по выбранной инструкции и открытое крепление. К фасадному узлу приложил требование показать окончание ряда. Теперь даже название «скошенный» не могло подменить эти договорённости.

После профиля можно предметно обсуждать отделку: до сборки доступны кромки и тыл, после неё часть поверхностей окажется за соседним рядом. Вопросы выбора состава продолжает разбор масла для фасадного планкена. В моём заказе финиш согласуется на выбранной древесине до монтажа; менять промежутки ради удобства кисти уже не потребуется.

Я начинал с желания убрать все заметные детали. Закончил с косой кромкой, которая мне нравится под разными углами, и с видимыми винтами, к которым оставлен доступ. Несколько ровных точек на дереве оказались приемлемее, чем красивое изображение без понятного способа разобрать свой простенок.

Вы бы оставили аккуратные головки на виду или выбрали скрытую систему и заранее согласовали её разборку?
