Погонный метр планкена: считаю заказ вокруг окна

Погонный метр планкена: считаю заказ вокруг окна

Я вырезала окно на рисунке фасада. Бумаги стало меньше, зато у восьми рядов появились новые концы. Именно здесь погонный метр планкена перестал быть для меня простой строкой прайса. Длину материала надо было распределить между целыми досками над окном и короткими деталями по бокам.

Разберу учебный заказ для небольшого фасадного участка. Мне нужен прямой лиственничный планкен ТЕХНОНИКОЛЬ сечением 20 х 140 мм. У производителя есть длины три и четыре метра. Я подберу их под готовую раскладку, посчитаю остатки и оставлю резерв, который действительно сможет заменить деталь.

На этой стене древесина будет снаружи под дождём, поэтому отделку я запланирую после окончательной подрезки, пока кромки доступны целиком и свежие торцы удобно обработать до монтажа. Сейчас важнее сохранить нужные цельные длины, чтобы после распила возле окна не появилась сборная полоса из случайных обрезков.

Выбираю доски по длине, площадь пока оставляю рядом

Погонный метр означает метр длины. Ширина в эту единицу не входит. Если доска шириной 140 мм, прямоугольная проекция её лицевой пласти на каждом метре составляет 0,14 м². При ширине 90 мм получится 0,09 м². Оба варианта есть в карточке выбранного прямого профиля.

Я оставила ширину 140 мм. Под неё уже нарисованы ряды. Поменять её при покупке означало бы заново размещать края досок относительно окна. В записи для продавца указала профиль с сечением, затем длину заготовок. Одного слова «планкен» оказалось мало.

На фотографии хорошо различаются пласть и скруглённые кромки строганых досок. Это иллюстрация поверхности древесины; размеры выбранного планкена я беру из его карточки. Для раскроя мне нужна полная пригодная длина каждой заготовки, которую при получении сопоставлю с ведомостью.

Площадь стены полезна для первого представления об объёме работы, но продавец отгрузит доски определённой длины, и каждую из них предстоит превратить в одну либо несколько готовых деталей. Я могу правильно вычесть окно, получить аккуратное число квадратных метров и всё равно остаться без цельной детали над ним. Поэтому дальше раскладываю материал по рядам.

Окно разделило восемь рядов

Рабочее поле на чертеже имеет ширину 3900 мм и высоту 2315 мм. В середине исключена зона 1200 х 1155 мм под окно с обрамлением. Здесь уже учтены примыкания: размеры относятся к участку облицовки, а не к оконной раме. Откосы и крепление фасада предусмотрены проектом отдельно.

Я сделала бумажные полосы по рядам. Четыре проходят над окном, ещё четыре под ним. Получилось восемь целых деталей длиной 3900 мм. Средние восемь рядов разрезала по краям исключённой зоны. С каждой стороны осталось по 1350 мм: коротких деталей понадобилось 16 штук.

Разложила длинные полосы сверху. Короткие собрала парами ниже. Уже видно, какие доски нельзя сокращать при покупке: верхним и нижним рядам нужна почти вся четырёхметровая длина. Для боковых частей есть выбор.

В раскладке принят зазор 5 мм между соседними рядами. Инструкция ТЕХНОНИКОЛЬ для этого планкена указывает базовый диапазон 3–5 мм. Я выбрала верхнюю границу, под неё получена высота поля. При другом профиле или другом рисунке фасада зазор и расположение рядов потребуют своего решения.

Для заказа у меня теперь две понятные строки: восемь длинных деталей и шестнадцать коротких. Сложение даёт 52,8 погонного метра готовой облицовки. Это сумма всех отрезков, которые останутся на стене после раскроя. Закупочная длина будет больше.

Три площади, которые легко смешать

У полного рабочего прямоугольника площадь около 9,03 м². После вычитания зоны окна с обрамлением остаётся 7,64 м². Эту величину я подписала «раскладка с зазорами». Между рядами есть открытые швы, поэтому всю полученную площадь древесина не закрывает.

Готовые детали занимают 52,8 метра по длине. Умножаю на ширину 0,14 метра и получаю 7,392 м², округлённо 7,39 м². Это лицевая проекция древесины. Разница с площадью раскладки приходится на швы. Она появилась в геометрии, без всякого запаса на ошибки.

Третьей величиной станет площадь купленных досок. В неё попадут концы, которые уйдут в обрезки, и целая резервная заготовка. Если магазин выставляет цену за квадратный метр материала, я выясню, какую ширину он использует для пересчёта, и сверю результат с количеством досок каждой длины.

Всю поверхность под покрытие по этим числам тоже не получить. К лицевым 140 мм добавляются узкие стороны, срезы и задняя пласть. Схема отделки определит, что считать дополнительно к лицевой пласти. А открытый шов между досками расходовать масло не будет.

Третья короткая деталь выходит за край

Сперва я хотела взять всю партию по четыре метра. Удобно: одна длина в заказе. Для каждой длинной детали такая доска подходит, остаётся 100 мм до учёта подрезки и пропила. На боковые части я отвела ещё восемь досок, по две детали из каждой.

Потом попробовала разместить три короткие полосы подряд. Их суммарная длина оказалась 4050 мм. Последние пять сантиметров выступили за край четырёхметрового макета. Пропил ещё даже не появился. Третью деталь из этой доски я не получу.

И вот что изменило заказ. Для двух отрезков по 1350 мм четырёхметровая заготовка избыточна: после них остаётся 1300 мм. Это заметный кусок, но до ещё одной боковой детали ему не хватает. Соседние обрезки длину нужной цельной планки не восстановят.

Я собрала ту же пару на трёхметровой полосе. Поместилась. После двух деталей остаётся 300 мм: здесь разместятся пропилы и подрезка концов. Значит, короткие заготовки можно купить трёхметровыми, сохранив рисунок фасада и количество готовых деталей. Окно остаётся на месте. Меняется поставка.

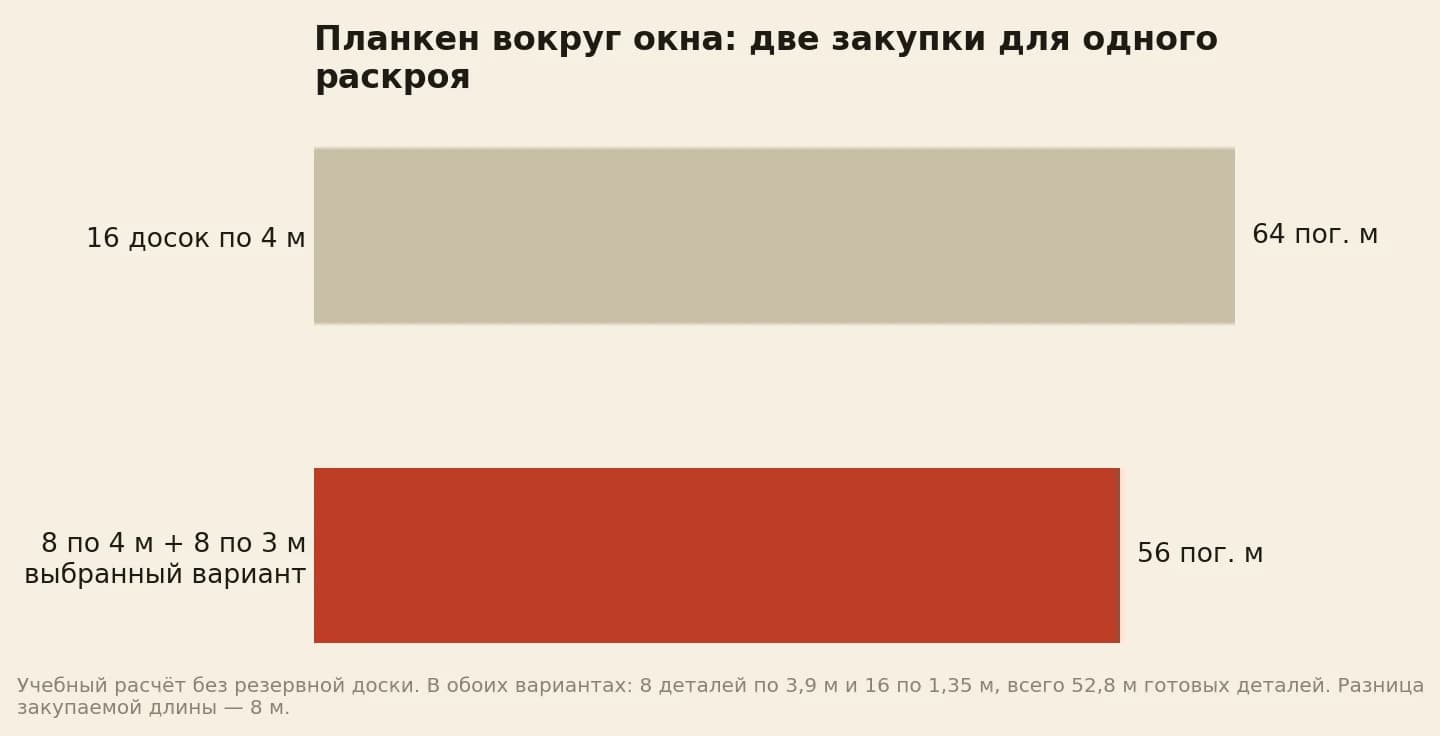

График сравнивает два базовых заказа без резервной доски. В первом шестнадцать досок по четыре метра дают 64 метра. Во втором восемь четырёхметровых и восемь трёхметровых дают 56 метров. Готовых деталей одинаково: 24 штуки, суммарно 52,8 метра. Разница закупки составила восемь метров.

Это ещё не сравнение стоимости. У разных длин может различаться цена, а в счёте появится доставка. Но количество материала теперь имеет объяснение: я прошу определённые заготовки для определённых рядов, а не округлённую площадь с произвольной добавкой.

Обрезки не заменяют целую запасную доску

В карту раскроя я заложила подрезку исходных концов суммарно на 20 мм и пропил шириной 3 мм. Даже с четырьмя пропилами на заготовку понадобится 32 мм. В длинной доске имеется 100 мм сверх готовой детали, в короткой — 300 мм сверх пары. Для принятого раскроя места достаточно.

Этот запас работает после осмотра материала: если повреждённый конец придётся удалить глубже, доску нужно переназначить либо заменить, даже когда её исходная длина точно совпала с заказом. Отмечать все линии реза сразу, не развернув заготовку и не увидев её целиком, я не стану. Длинные ряды получат свои доски первыми.

Из базовых 56 метров в готовую облицовку уйдут 52,8. Оставшиеся 3,2 метра распределятся между обрезками, подрезкой и опилками. Я не записала их в резерв. Ни кучка коротких концов, ни их общая длина не помогут заменить целую полосу над окном.

Поэтому добавила одну доску длиной четыре метра. Оставлю её целой до примерки основных деталей. При необходимости она даст одну длинную планку либо пару коротких. Для этого заказа такой резерв понятнее процента: я вижу, какую именно потерю он может закрыть.

В заказ уходят две длины и один нераспиленный резерв

Итоговая ведомость получилась короткой: прямой лиственничный планкен 20 х 140 мм, девять досок по четыре метра и восемь по три. Всего 17 штук, или 60 погонных метров. Одна из девяти длинных досок остаётся запасной. Основной раскрой даёт все восемь длинных и шестнадцать коротких деталей.

Я приложила к ведомости рисунок рядов, чтобы при обсуждении замены длины продавец видел, какие доски пойдут целиком над окном, а какие я собираюсь разделить на пары. Если трёхметровых досок нет, четырёхметровые технически дадут нужные пары, но закупка вырастет. Обратная замена для длинных рядов не подойдёт: из трёх метров деталь 3900 мм не вырезать.

Перед распилом сопоставлю полученные доски с местами на фасаде и отмечу пригодные участки. Затем примерю готовые детали у окна. К отделке перейду с окончательными торцами; порядок работы с лиственницей разобран в статье о масле для планкена.

Для наружной вертикальной облицовки в моём плане стоит бесцветный Exterior Wood Finish. Площадь нанесения посчитаю по обрабатываемым сторонам уже подготовленных деталей. Покупка досок завершена конкретным выбором двух длин: вокруг окна будут цельные планки, а резерв дождётся примерки без единого реза.

Какие цельные отрезки скрываются за общей площадью вашего заказа?
