Последний ряд уже помещался под накладкой. А шуруповёрт туда не проходил. В моём плане крепеж для планкена был выбран, пластины посчитаны, но место для их окончательного закрепления я закрыл раньше времени. Красивое завершение стены пришлось снять с рисунка и вернуть в самый конец работ.

Дальше будет учебная сборка небольшой облицовочной вставки на стене мастерской под свесом. Это не выполненный заказ. Я выбрал горизонтальный прямой планкен из лиственницы шириной 140 мм и толщиной 22 мм. Основание и расположение направляющих заданы проектом. Здесь разберу комплект скрытого крепления и порядок, в котором к нему остаётся доступ.

Я выбрал конкретную Змейку

На обороте доски будет металлическая пластина, закреплённая короткими шурупами. Её выступающий конец соединится с направляющей. Следующий ряд закроет эту часть, поэтому с лицевой стороны головок не появится. Для такого порядка я взял ДекТай «Змейка-Универсал 190 УЦС» со стопором.

В текущей карточке изготовителя это исполнение рассчитано на доску шириной от 110 до 140 мм. Наш прямой профиль подходит по ширине. Длина самой пластины составляет 190 мм. Она больше поперечного размера планкена именно потому, что её концы должны участвовать в соединении с основанием и соседним рядом.

Название «Змейка» не делает все похожие полоски одним изделием. У выбранной серии есть вариант без стопора, другие длины и свой стартовый фиксатор. У Гвозdeck система DUET 70 называется и собирается по своей инструкции. Я не стал добавлять её детали к купленной Змейке только потому, что обе системы скрывают головки на фасаде.

Стопор выбранной пластины задаёт промежуток 6 мм между досками. Я оставил этот рисунок в нашей вставке. Если бы на эскизе требовалось другое расстояние, менять пришлось бы исполнение крепежа и проверять весь узел. Срезать ограничитель у уже выбранной детали ради более плотной картинки в мой план не входит.

У прямого профиля открытый промежуток остаётся видимым. Скрытое крепление означает отсутствие лицевого ряда саморезов, но не обещает спрятать всю глубину зазора при любом взгляде. Меня такой вид устраивает: между светлыми линиями дерева будет тень.

На улице к доскам попадает дождь, а оборот и места возле опор после сборки труднее достать. Подготовку деталей и отделку поэтому поставил раньше крепления пластин. Порядок работы с лиственницей можно продолжить в разборе масла для планкена из этой породы. Сейчас мне нужно собрать стену так, чтобы скрытые узлы действительно удалось закрепить.

Длинные шурупы ушли в другую коробку

На столе я сделал разметку направляющих поперёк обратной стороны доски. Линии показывают, где пластины должны встретиться с опорой. По инструкции ДекТай крепления располагают попеременно справа и слева от разметки. Я сохранил этот порядок, чтобы выступающие части соседних рядов не оказались друг на друге.

Здесь же обнаружилась мелочь, которую легко пропустить. Шурупы для крепления пластины к планкену и для её соединения с направляющей лежали вперемешку. Я разложил их по назначению. К обороту доски идут выбранные 4х20 мм, к направляющей — 4х30 мм. Оба размера входят в рекомендации изготовителя для этой серии.

На каждую пластину со стороны доски нужны 2 штуки коротких шурупов. Они держат её на обороте. Длинный шуруп понадобится позже, когда доска уже стоит перед направляющей. Через выступающую голову пластины он соединит её с основанием. Одной удачной коробки на всю сборку у меня не получилось.

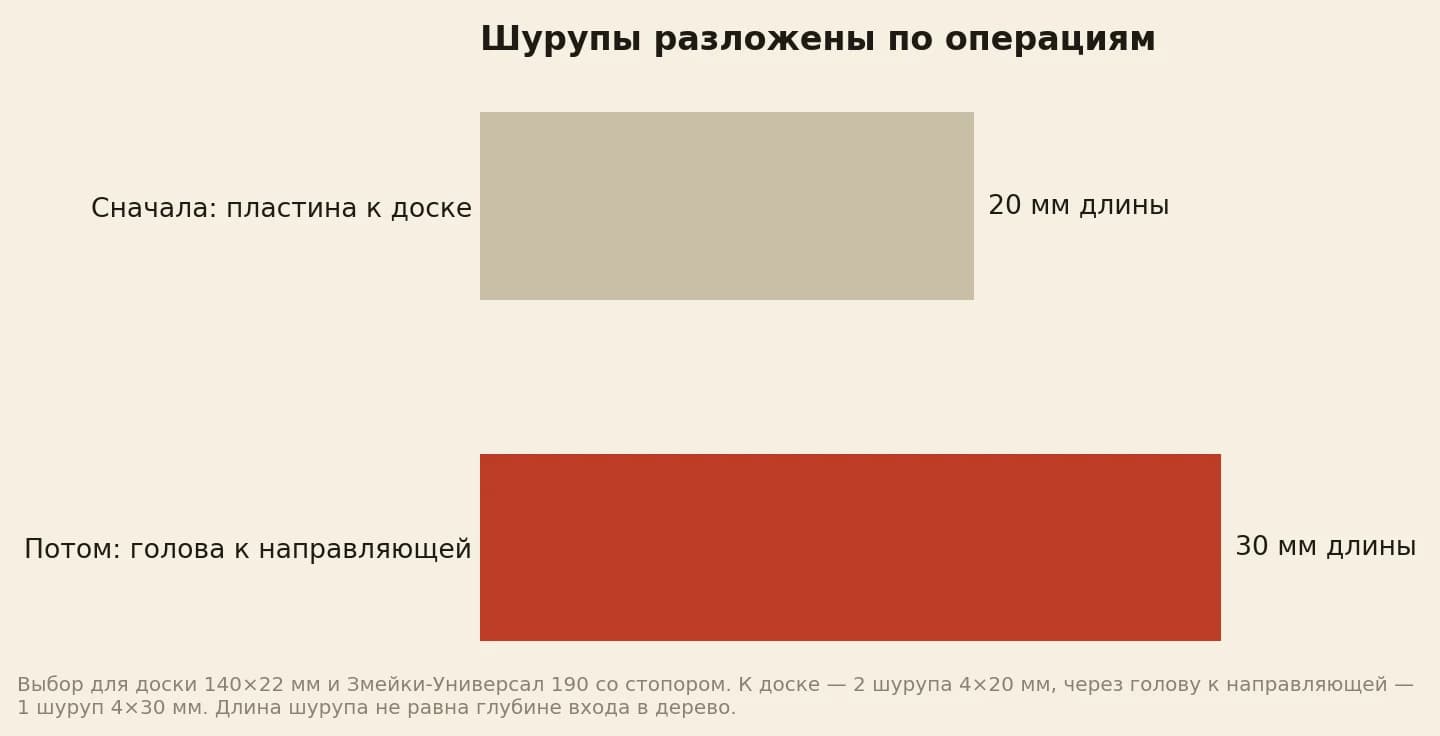

График помогает отличить операции по длине выбранных шурупов. Это не сравнение их прочности. Для доски толщиной 22 мм я взял рекомендованную длину 20 мм; ДекТай отдельно указывает, что шуруп с тыла не должен быть длиннее самой доски. Переносить сюда длинный крепёж направляющей нельзя по принципу «так надёжнее».

Перед подъёмом ряда я проверил посадку пластин и головок на обороте. Они должны занять предназначенные им места, а не висеть на перекошенном шурупе. Вынос пластины задаёт её стопор. Попытка крепко притянуть перекос только затяжкой не исправляет неверную разметку.

Первая доска получила свою опору

У рядовой доски нижний конец пластины заводится под предыдущую. У стартовой такого ряда ещё нет. Именно для этого я добавил в комплект фиксатор ФУЦ, предназначенный для Змейки-Универсал. Он принимает выступающие концы пластин первой доски.

Фиксаторы ставят на направляющие напротив этих концов и закрепляют. Затем пластину заводят в паз фиксатора. Её свободную голову прикручивают к направляющей. Так начинается сборка снизу, описанная изготовителем для фасада. Старт получает собственную опору, после которой можно продолжать повторяющийся рисунок.

Я попробовал следующий ряд. Его пластины уже закреплены на тыльной стороне, поэтому на стене остаётся завести свободные концы под предыдущую доску. Дальше видимую пока голову каждой пластины прикручивают к направляющей. Следующий ряд перекроет её. Работа повторяется, но доступ постоянно перемещается выше.

Вот почему я не готовлю фасад как заранее скреплённый деревянный щит. В этой системе соседние доски не надо стягивать друг с другом отдельными шурупами. Каждая получает своё соединение с направляющими, а геометрия пластин задаёт последовательность сборки. Оборот подготавливают на столе, окончательное крепление выполняют на стене.

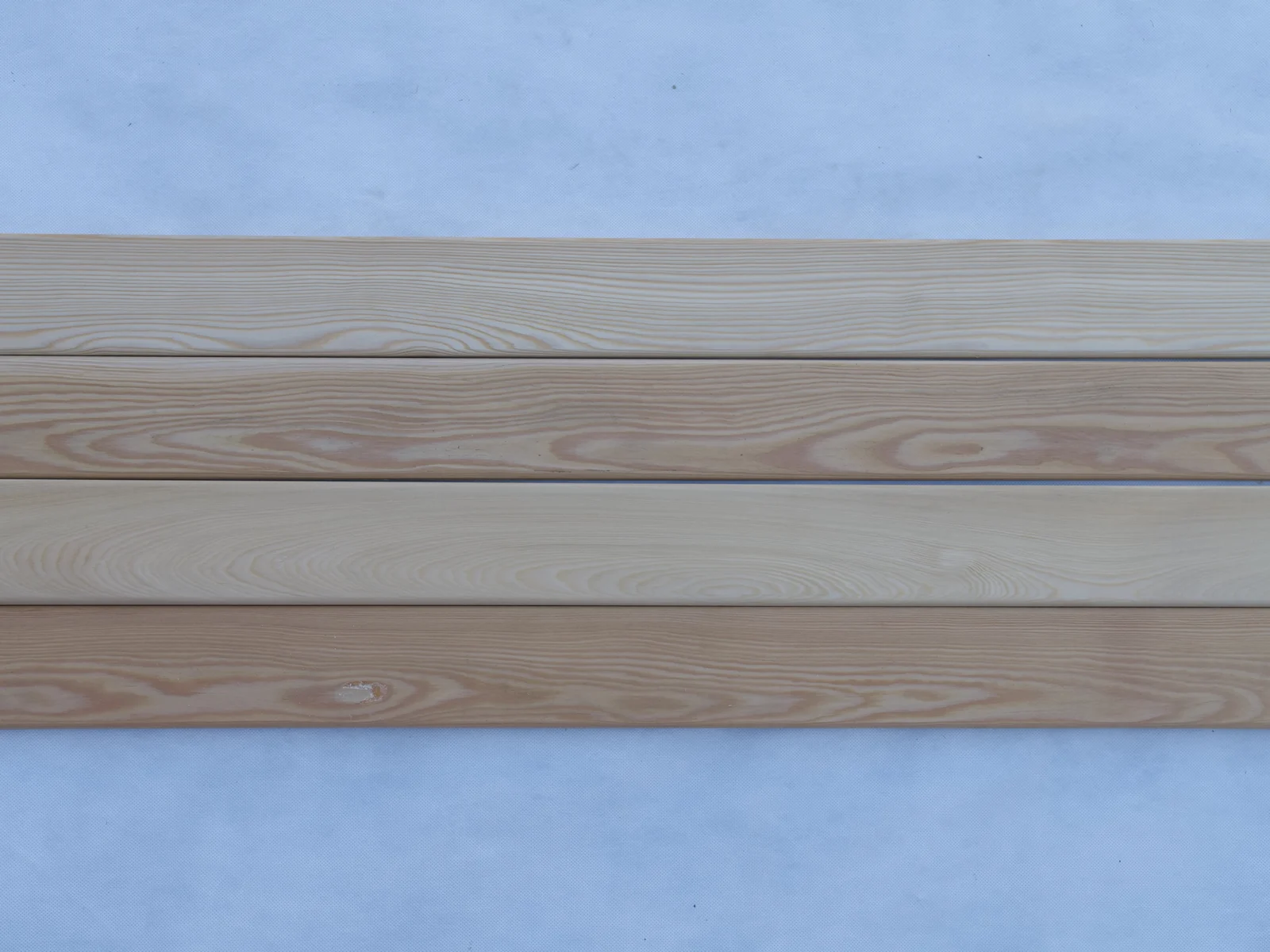

Эти доски сфотографированы до монтажа; крепления и направляющие в кадр не входят. Их гладкое лицо само по себе ничего не рассказывает о способе установки. В моей сборке решающие действия происходят с оборота и над открытым краем очередного ряда.

Последней стала накладка

У верхней доски предыдущий ряд есть, поэтому её нижнее соединение работает тем же способом. Проблема возникла у выступающей головы пластины сверху. В первоначальном рисунке декоративная накладка уже закрывала это место. Доску можно было завести, а закрепить её свободный конец было неоткуда.

Я убрал накладку из очереди до завершения обшивки. В нашем узле она самостоятельная и крепится отдельно, поэтому верх остаётся открытым для биты и шуруповёрта. Ставлю последний ряд, закрепляю головы пластин и лишь затем возвращаю декоративное завершение. Его собственное крепление должно позволять открыть этот участок снова.

Такое окончание подходит именно к выбранной вставке с доступным верхом. Если там уже стоит неснимаемая деталь, этот порядок потребует другого узла завершения. Доступ решается до подъёма первого ряда, пока ещё можно поменять очередность и положение накладки.

Я также перестал считать скрытое крепление обещанием вынуть любую доску из середины. Пластины входят за соседний ряд, и разборку нужно планировать с учётом этой последовательности. В моей вставке путь начинается с верхней накладки. Её установка последней сохранила понятное место, откуда можно вернуться к креплению.

В комплекте остались выбранная Змейка со стопором, ФУЦ для старта и раздельные шурупы по назначению. Рисунок лиственницы я оставляю видимым: в части отделки выбрал бесцветный Exterior Wood Finish для наружных деревянных поверхностей. Места, которые затем закроют пластины и опоры, включены в подготовку до сборки; финиш и крепление встречаются в одном плане работ.

Что останется над последней доской у вас: свободный доступ к креплению или деталь, которую уже поздно снять?
