Перегородка и перекрытие: как балки второго этажа зажали мне дверь

Перегородка и перекрытие: как балки второго этажа зажали мне дверь

В феврале дверь в кладовку начала цеплять верхний угол. Не сильно: чиркнет по коробке и всё же закроется. Дом у меня каркасный, и каждую стойку в нём я ставил сам. Перегородка между прихожей и кладовкой стояла ровно, перекрытие над ней никто не трогал. Уровень показывал вертикаль. А дверь цепляла.

Разгадка нашлась под потолком, в узле, который я считал самым скучным во всём доме. Расскажу, как перегородка стала опорой без моего разрешения и что я переделал за два выходных.

Три миллиметра над полотном

Когда я вешал дверь, над полотном был ровный зазор в 3 мм. Я его тогда промерил автомобильным щупом из гаража, по привычке. В феврале тот же щуп в щель уже не входил. Я проверил петли: сидят крепко, шурупы не вышли. Попробовал подтянуть верхнюю петлю на пол-оборота. Стало только хуже.

Потом заметил вторую странность. Одна доска вагонки у самого потолка вышла из паза на 2 мм. Вагонка у меня сосновая, сухая, в прихожей тепло. Ей незачем было выгибаться.

Значит, давило сверху. А сверху у меня второй этаж.

У перегородки в прихожей дерево вообще работает в трёх местах сразу. Низ трётся об обувь и сумки. Стойку у двери по сто раз в день берут рукой. А верхняя обвязка зажата между стеной и балкой, и про неё никто не вспоминает, пока она молчит. Моя заговорила через 3 месяца после новоселья наверху.

Балка гнётся, и так задумано

Перекрытие в доме деревянное: балки 50 × 200 с шагом 600 мм, пролёт 3,9 м. Сечение я когда-то подбирал по нашей таблице для деревянных перекрытий и запас оставил хороший. Но запас по прочности не значит, что балка стоит как каменная.

Деревянная балка под нагрузкой прогибается всегда, даже самая толстая, и в расчёте перекрытий это заложено заранее: допускают прогиб до 1/250 пролёта, то есть на моих 3,9 м около 16 мм посередине. Это нормальная работа материала. Не брак.

Второй этаж мы заселили в ноябре. Над линией перегородки встал шкаф на 180 кг, рядом два книжных стеллажа. К февралю балки сели под этим грузом на свои законные миллиметры. И упёрлись в мою перегородку.

Проверить это оказалось несложно. Лазерный уровень я поставил на пол прихожей и сделал две метки на потолке: у наружной стены и над дверью кладовки. Над дверью потолок оказался на 9 мм ниже. На 2 часа я освободил шкаф наверху от книг и белья. Разница уменьшилась на пару миллиметров, дверь закрылась свободнее. Картина сложилась.

Перегородка взяла чужую работу

Верхнюю обвязку перегородки я при сборке притянул к балкам саморезами. Наглухо, на совесть. Казалось, чем крепче притянешь, тем надёжнее.

Первый этаж у меня стоит на плите, перегородка опирается на эту плиту и уйти вниз не может, а балка над ней опускается и давит на обвязку всем, что стоит на втором этаже. Выходит, я сам сделал из лёгкой стенки промежуточную опору перекрытия. Её на это никто не рассчитывал.

Каркас из бруска 50 × 75 выдержал, но чуть сжался и повёл дверной проём. Отсюда и закрытый зазор над полотном, и доска, выдавленная из паза.

Под деревянной балкой у перегородки два пути. Либо она не касается перекрытия и живёт своей жизнью. Либо становится опорой, и тогда её считают как несущую стену. Середины нет.

Сколько весит метр стены

У этой истории есть и вторая сторона. Перегородки второго этажа стоят уже не на плите, а на тех же балках. И тут важен их вес.

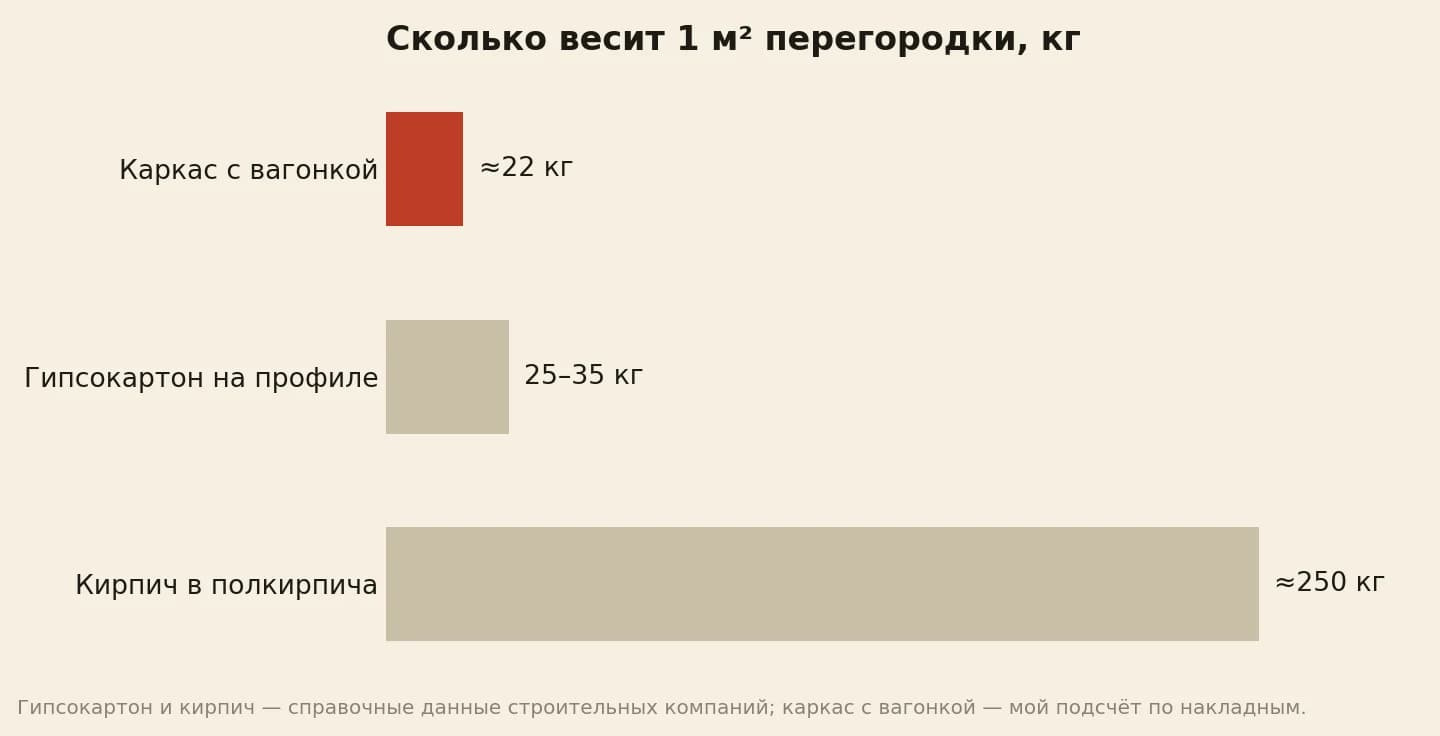

Свою перегородку я посчитал по накладным на материал: каркас, вагонка с двух сторон, минвата внутри. Вышло около 22 кг на квадратный метр стены. Гипсокартон на профиле строители оценивают в 25–35 кг. Кирпич в полкирпича с раствором тянет уже около 250 кг.

Для сравнения: в расчёте деревянного перекрытия на перегородки обычно закладывают 50 кг на квадратный метр пола. Лёгкая каркасная стенка в эту цифру укладывается. Кирпичная кладка на деревянные балки не ложится никак, для неё нужна своя опора.

Наверху я поставил перегородки вдоль балок, прямо над ними, а не посередине пролёта между двумя. Так вес уходит в балку, а не в доски чернового пола.

Обратный случай я видел в чужом доме, куда меня позвали посмотреть скрипучий пол. Гипсокартонную стенку там поставили на второй этаж поперёк балок, ровно посередине пролёта. Сама по себе она лёгкая. Но в неё встроили шкаф-купе с зеркалами, и через 3 недели после сборки дверцы шкафа перестали сходиться. Пол под стенкой просел, а зеркальные створки такие вещи замечают первыми.

Пятнадцать миллиметров пустоты

Переделка заняла два выходных. Верхнюю обвязку я оставил прикрученной к балкам: она теперь принадлежит перекрытию. Стойки перегородки укоротил на 15 мм и завёл в обвязку без единого самореза. Сбоку их держат уголки с продолговатыми пазами. Шуруп стоит в пазу и даёт стойке ходить вверх-вниз, но не пускает её вбок.

Пустоту между стойками и обвязкой я набил мягкой минватой, чтобы через щель не гулял звук из прихожей в кладовку и чтобы мыши, если заведутся, не устроили там себе коридор. Строители каркасных домов оставляют около сантиметра по периметру перегородки. Я взял больше. Свой прогиб я уже знал.

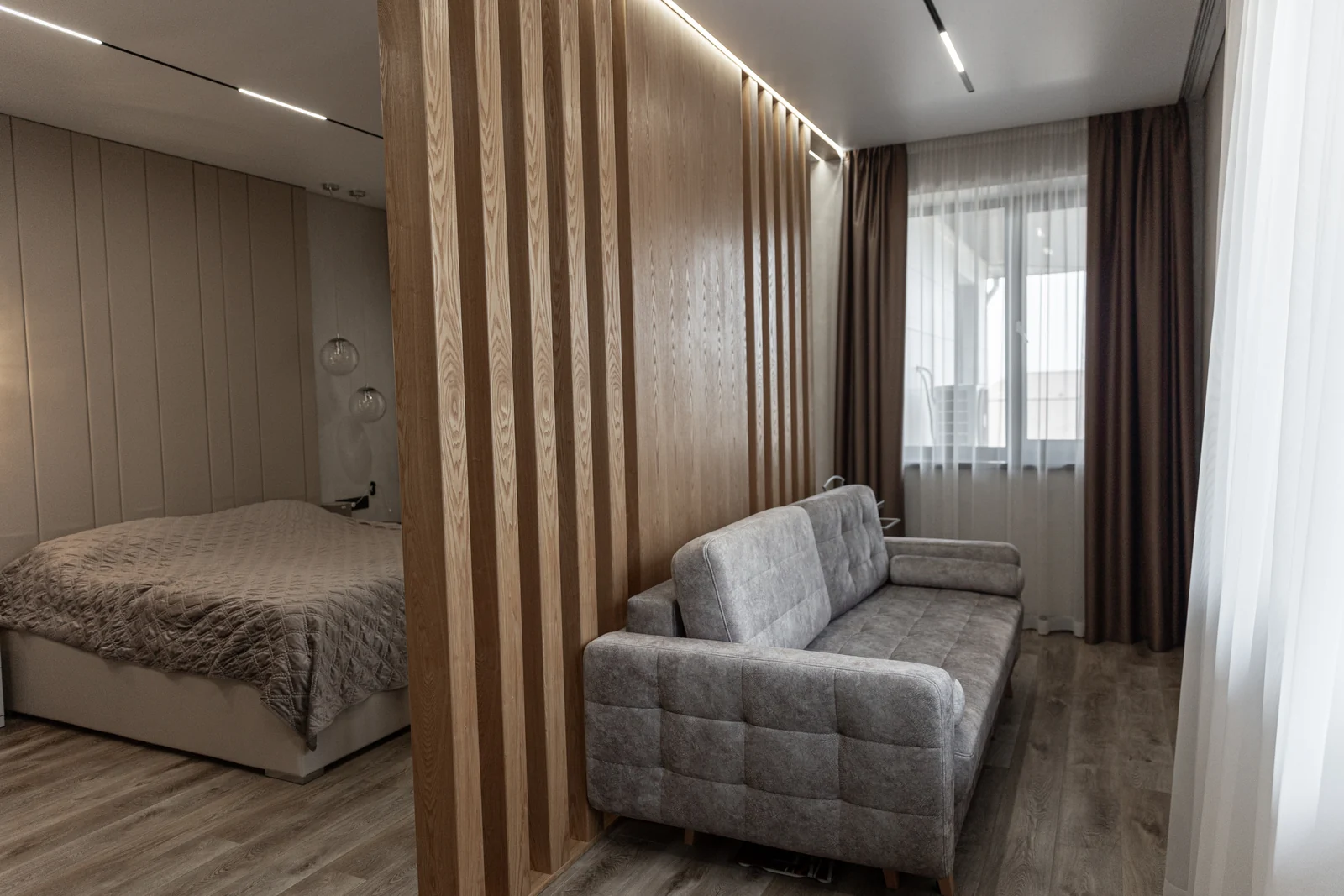

Перегородка до самого потолка смотрится цельной, как на этом кадре из нашей галереи. В доме с бетонными плитами так её и собирают. Под деревянными балками верхний стык становится рабочим узлом, и его прячут.

Прячу я его деревянной галтелью. Она прикручена только к потолку и заходит на вагонку внахлёст, ничем к ней не крепясь. Балка опускается, галтель едет вместе с ней по доске. Со стороны видна ровная линия.

Вагонка со стороны прихожей

Прихожая оказалась самым тяжёлым местом для дерева в доме. Вагонку здесь трут плечами и сумками, к ней прислоняют мокрые куртки. Нижний метр стены за зиму собирает больше следов, чем вся остальная обшивка вместе.

Со стороны прихожей я закрыл вагонку маслом Interior Wax. Доски перед этим прошёл мелкой шкуркой. Масло втирал тонко, а всё, что за 30 минут осталось на поверхности блестящими пятнами, собрал сухой ветошью. Второй слой положил через сутки.

Площадь со стороны прихожей около 6,7 м². На два слоя ушли 2 банки по 0,5 л, всего 4 870 рублей. Вагонку в кладовке я оставил голой: там её трогает только рука, которая ищет выключатель.

Использованные тряпки держу в воде в старом эмалированном бидоне, пока не наберётся на вынос. Сухой ворох промасленной ткани способен нагреться так, что дойдёт до огня.

Масло здесь ничего не чинило. Прогиб и трещины решает узел, а покрытие отвечает за то, чтобы грязь не въедалась в поры и стена отмывалась влажной тряпкой.

Вторая зима

Прошёл год. Зазор над дверью держится около 3 мм. Доска вагонки вернулась в паз и больше не выходит. Шкаф наверху стоит на прежнем месте, балки гнутся так же, как гнулись. Только теперь им есть куда.

А у вас перегородки под деревянным перекрытием стоят с зазором или притянуты к балкам наглухо?
