Первый этаж, план и лестница: на бумаге над шестой ступенью было 1,6 м

Первый этаж, план и лестница: на бумаге над шестой ступенью было 1,6 м

Шестая ступень, и над ней 1,6 м до края перекрытия. Это я нашла карандашом на плане, а не головой на готовой лестнице. Хозяева прислали мне план дома, чтобы заказать лестницу из ясеня: первый этаж, прихожая, гостиная, лестница вдоль стены на второй этаж. На листе всё выглядело правильно. Стрелка, аккуратные линии ступеней, проём в перекрытии на плане второго этажа. Но проём был короче, чем нужно, и взрослый человек на середине подъёма бился бы головой о балку. Хорошо, что балки тогда ещё не легли.

Что нарисовано на плане первого этажа

Лестница на плане первого этажа всегда выглядит немного странно, и многие её просто не читают. Нарисованы ступени, каждая линией. У первой ступени стоит кружок или точка, от неё идёт стрелка вверх по маршу. Где-то посередине лестницу пересекает косая линия с зигзагом, линия обрыва.

Эта линия появилась не просто так. План этажа — это разрез дома на высоте около метра от пола. Всё, что ниже, видно целиком, а лестница уходит выше плоскости разреза, и её дальнейшая часть на этом листе уже не показывается. Продолжение смотрят на плане второго этажа: там видна верхняя часть марша и проём в перекрытии, через который человек поднимается.

Я проверила на их плане три вещи: сколько ступеней нарисовано, куда смотрит стрелка и совпадает ли проём на втором листе с тем местом, где на первом листе идёт лестница. Первые две сошлись. Третья нет.

Шестнадцать подъёмов на бумаге

Высота от пола до пола у них 2,9 м: потолок 2,65 м и перекрытие 25 см. На плане было 16 подъёмов по 181 мм и 15 проступей по 250 мм. Длина марша по полу выходит 3,75 м. Для дома это удобная лестница, крутизна около 38°, как и хотели хозяева.

Как связать высоту и глубину ступени, чтобы нога не спотыкалась, отвечает статья про размеры деревянной лестницы, и цифры на плане этим правилам соответствовали. Ошибка была не в ступенях.

Проём, который забыли проверить

Над лестницей в перекрытии второго этажа должен быть проём, и его длина задаёт, где человек перестанет задевать головой потолок. Проектировщик нарисовал проём длиной 2,4 м от верхней ступени. Я посчитала: если идти снизу, перекрытие закончится над головой на горизонтальном расстоянии 1,35 м от первой ступени. Ступень там стоит на высоте около метра. До низа перекрытия над ней остаётся 1,6 м.

Это шестая ступень. Взрослый ростом 1,75 м на ней уже нагибается, а на седьмой задевает лбом край балки. Спускаться хуже, чем подниматься: сверху край перекрытия не виден, и удар приходится на затылок.

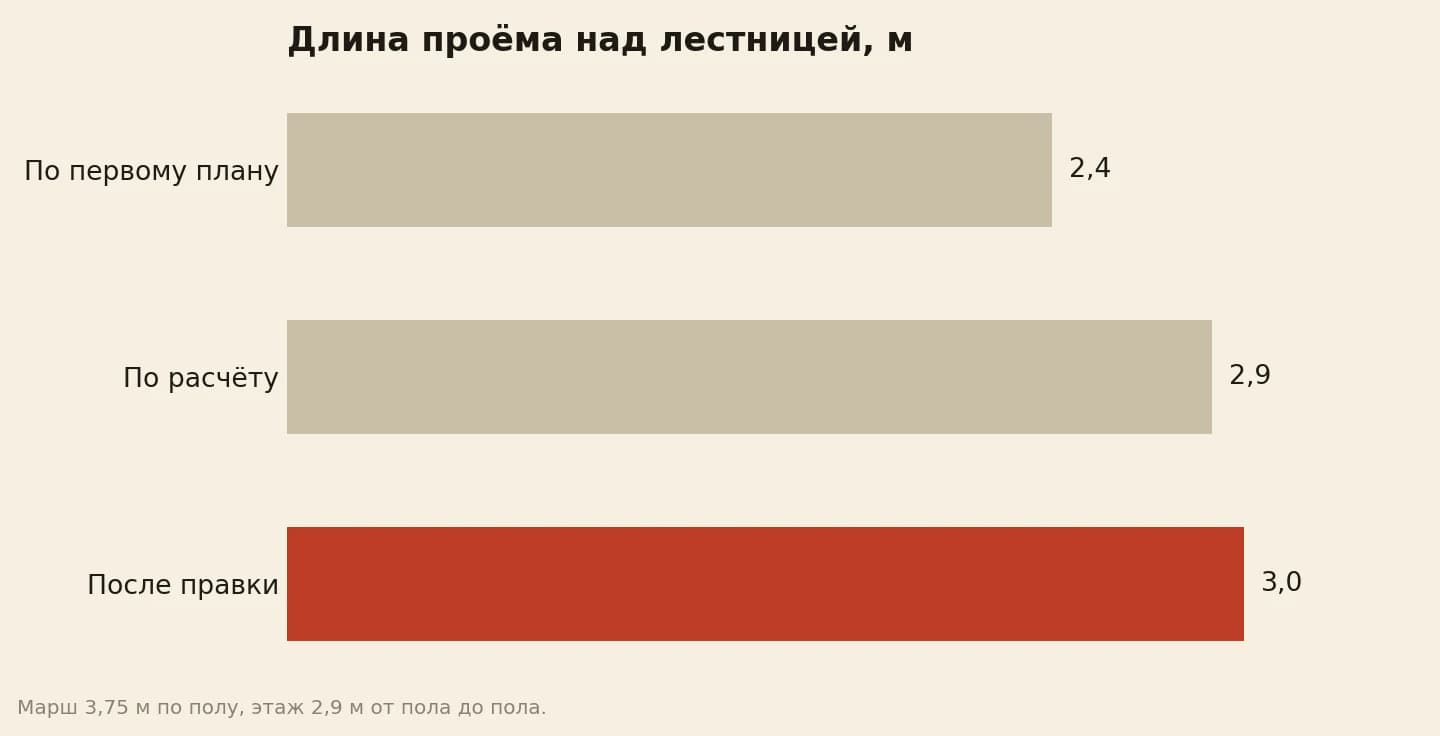

Чтобы над каждой ступенью оставалось хотя бы 2 м, проём по моему расчёту должен начинаться не дальше 0,84 м от первой ступени. То есть длина проёма около 2,9 м, а не 2,4.

Разговор с проектировщиком

Хозяева позвонили проектировщику в тот же вечер. Он сначала не поверил, потом за 20 минут нарисовал разрез лестницы, и всё стало видно. На разрезе ошибка бросается в глаза сразу, на плане её не видно совсем: план показывает лестницу сверху, а голова человека живёт в вертикали.

Проём удлинили до 3,0 м. Для этого одну балку перекрытия пришлось разрезать и опереть на ригель, это заложили в проект заранее. Над каждой ступенью теперь не меньше 2 м.

Ещё три взгляда на лист

Тот дом научил меня одной привычке. Получив план, я смотрю на лестницу ещё трижды, и каждый раз ищу одно.

Сначала низ марша. Первая ступень не должна упираться в распахнутую дверь или в угол прихожей, где будут стоять ботинки. На их плане до входной двери оставалось 90 см, и это хорошо: с сумкой в руке человек успевает развернуться.

Потом верх. Над последней ступенью нужна площадка, а не сразу дверь комнаты. Если дверь открывается на лестницу, наверху однажды кто-то сделает шаг назад прямо в пустоту.

И свет. Выключатель нужен и внизу, и наверху, иначе ночью лестницу проходят в темноте. На плане выключатели рисуют маленькими значками, их легко пропустить. Я обвожу их карандашом.

Забежные ступени на плане

У этих хозяев лестница прямая, но у многих она поворачивает. Тогда на плане вместо прямых линий рисуют веер: ступени сходятся к одной точке у внутреннего угла. Такие ступени называют забежными.

На веере легко ошибиться с проёмом ещё сильнее, потому что поворот подбирается к стене второго этажа. Я прошу к любой поворотной лестнице разрез по линии хода, по центру ступеней, а не только по краю. Раньше я поверила бы плану на слово. Теперь нет.

Лестница из ясеня и масло

Саму лестницу я сделала через полгода, когда дом стоял под крышей. Ступени из ясеневого щита, 40 мм, косоуры из клеёного бруса. Ясень строгий, светлый, и под бесцветным маслом он остаётся почти таким же, только глубже.

Ступени мы покрыли Interior Wax ещё в мастерской: на верстаке масло легко ложится и на торцы, которые потом прячутся в косоуре. Второй слой лёг на следующее утро: этому маслу между слоями нужно от 12 до 24 часов. Шестнадцать ступеней с подступенками дали около 9 м² дерева, и на два слоя хватило 0,9 литра, то есть двух банок.

Салфетки после масла живут у меня в воде, пока не закончу последнюю ступень. Ткань с маслом, пока сохнет, греется, а вокруг ясеневая стружка. Вечером их в мастерской уже нет.

Разрез вместо веры

Если у вас в проекте есть лестница, попросите у проектировщика разрез по ней. Не план, а именно разрез, где видно ступени, перекрытие и человека. Если разреза нет, нарисуйте его сами на миллиметровке: пол, потолок, ступени, край проёма. Отметьте 2 м над каждой ступенью. Хватит вечера.

А у вашей лестницы в проекте есть разрез, или только стрелка на плане?
