Я свёл два торца. Под ними лежала одна лага. Сверху всё сошлось. Но стоило представить отдельное крепление каждого конца, как удобная общая опора перестала нравиться. Лаги для террасы нужно расставлять вместе с досками: красивые равные промежутки снизу ещё не решают задачу стыка.

Возьмём учебную террасу возле садового выхода на подготовленном непроницаемом основании. Настил выбран: Luna SHP Profix 2 толщиной 26 мм. Деревянные лаги сечением 42 х 92 мм, их нижние опоры и крепления предусмотрены проектом. Я разбираю местную раскладку под досками, не рассчитываю фундамент и допустимую нагрузку.

Решение будет вполне определённым. Направление настила сохраняю, торцевой стык оставляю на выбранной отметке. Под ним ставлю пару лаг с открытым промежутком. В ведомости этого фрагмента появляется ещё одна лага, а расстояния рядом со стыком становятся меньше обычного шага.

Я начал с конца доски, а не с ряда лаг

В первом наброске опоры шли почти равномерно. Их удобно считать: проводишь поперечные линии и получаешь аккуратное основание. Сами доски я пока изображал сплошными. Затем перенёс на рисунок длины отдельных деталей. В середине настила появилась линия торцов. Её нельзя было дорисовать и забыть.

Я собрал сухой фрагмент: два коротких образца доски встречались над одной лагой. Верхняя пласть шириной 42 мм приходилась сразу на оба конца. Меня интересовало, где каждый из них получит опирание и свой крепёж, а куда уйдёт вода через торцевую щель. Теперь смотреть пришлось сбоку.

В монтажном руководстве Lunawood для такого соединения указана двойная опора: каждый конец крепится к своей лаге своим крепежом. Между лагами оставляют не менее 50 мм для отвода воды. Поэтому я убрал общую центральную лагу из раскладки и поставил две по сторонам от линии стыка.

Стык оставил на месте, а единственную лагу под ним убрал из плана. Это небольшое движение изменило покупку. В рассматриваемом фрагменте лаг было 3 штуки. После замены средней на пару стало 4 штуки; количество нижних опор для них определяется проектом, а не этим счётом.

Здесь хорошо виден открытый конец доски и опора под ним. Это другой предмет с металлическим каркасом; выбранный деревянный узел с двумя лагами разбираем дальше на размерах.

Шаг по осям и свободный промежуток различаются

На моей схеме рядом с обычным участком стояло 450 мм. Я провёл карандашом середины лаг и перенёс размер между этими линиями. Между боковыми гранями оставалось меньше. Для одинаковой ширины 42 мм свободный промежуток равен 408 мм: из межосевого расстояния вычитается ширина одной лаги.

Если вместо этого отложить 450 мм между гранями, оси разойдутся уже на 492 мм. Цифры на бумаге могут совпасть, а собранное основание получится другим, потому что один человек поставит крючок рулетки на грань лаги, а второй совместит его с карандашной отметкой посередине. Поэтому на рабочем плане я подписал, откуда ведётся отсчёт.

Число 450 взято не из общего совета о террасах. В таблице Lunawood оно относится к максимальному расстоянию между лагами для настила толщиной 26 мм в строке с невысокой интенсивностью использования. Другой материал, толщина или условия эксплуатации требуют своей схемы. Для нашего примера этот параметр уже выбран вместе с настилом.

Взялся за рулетку. Я проверил размер именно между отмеченными серединами. Заодно стало ясно, какой размер нужен у двойной опоры. Там исходными будут свободные 50 мм между гранями. К ним прибавляются половины ширины обеих лаг: 21 + 50 + 21 = 92 мм по осям.

Не пятьдесят. Девяносто два.

Эта разница полезна ещё до монтажа. Если перенести в разметку 50 мм как расстояние между осями, при нашей ширине свободного места останется всего 8 мм. Требуемый проход для воды исчезнет почти целиком, хотя в записи сохранится знакомое число.

Как пара лаг встала между соседними опорами

У локального фрагмента есть общая точка отсчёта. Соседние лаги стоят осями на отметках 1200 и 2100 мм. Между ними первоначально была одна на 1650 мм. На этой же отметке я хочу сохранить середину торцевого стыка, чтобы не менять раскрой досок.

Разношу оси новой пары симметрично. Половина найденных 92 мм равна 46 мм. Получаются отметки 1604 и 1696 мм. Я сделал новые метки по обе стороны старой линии, а саму линию сохранил только для торцов. Она больше не обозначает середину лаги.

Соседей оставляю на месте. От левой сохранённой оси до первой лаги пары получается 404 мм. Столько же — после второй лаги до правого соседа. Между новыми лагами по осям остаётся 92 мм, внутри этого размера находятся заданные 50 мм свободного прохода.

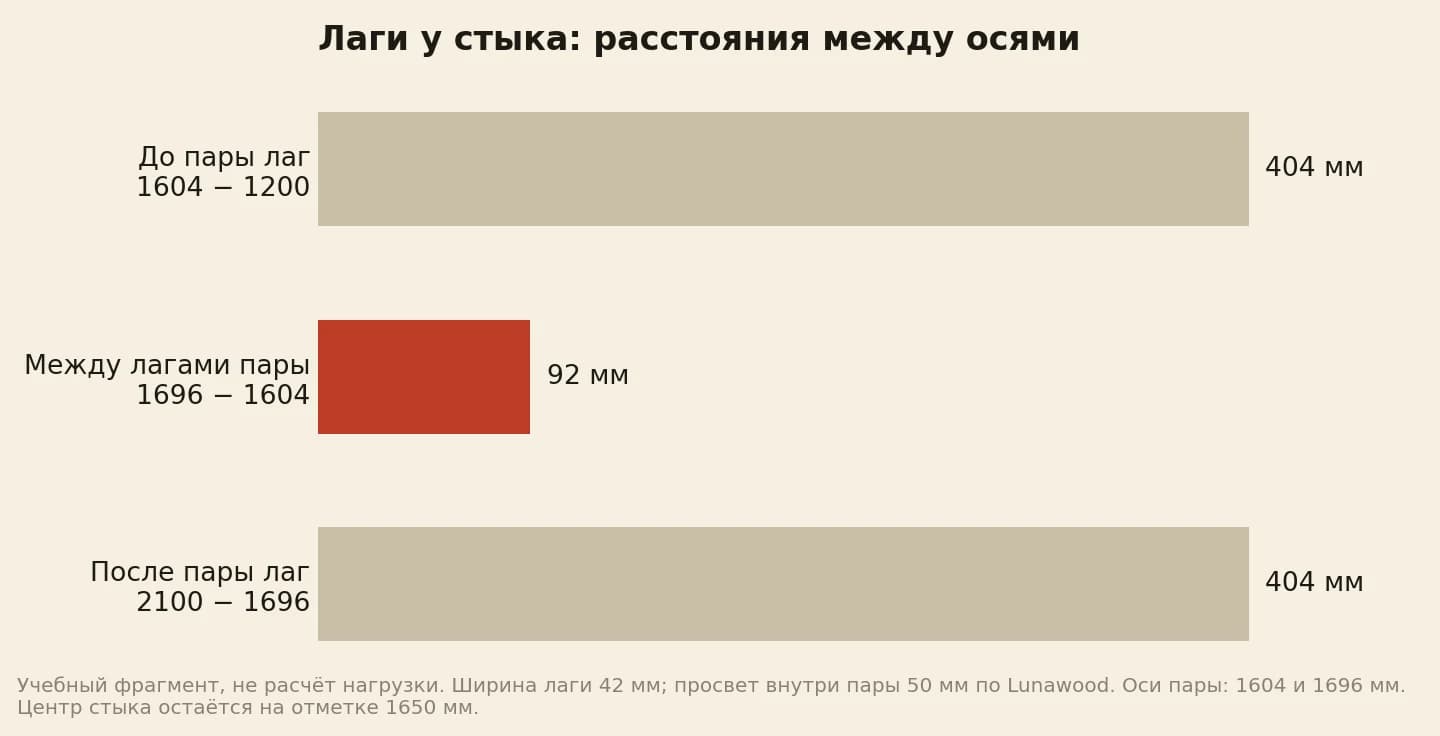

График показывает три последовательных расстояния в одном фрагменте. Это наша геометрия из заданной ширины лаги и расположения стыка. Число 404 не предлагается как новый рекомендуемый шаг: оно получилось после замены средней опоры парой.

Вернул образцы на место. Между торцами для выбранной системы предусмотрен зазор 6 мм; центр этого зазора лежит на прежней линии. Каждый конец выступает за внутреннюю грань своей лаги на 22 мм — это результат нашей геометрии. Опирание и крепление концов теперь раздельные, как в узле производителя.

Равных промежутков не получилось. Меня это устраивало. Ради одинакового шага возвращать одну лагу я уже не хотел: у каждого конца появилось своё место опирания, между лагами осталось свободное пространство, а направление досок удалось сохранить прежним.

Внизу оставляю путь для воды и воздуха

У торцевой щели я мысленно продолжил путь капли вниз. Теперь она попадала в открытый промежуток между двумя лагами. Соединить эти лаги сверху сплошной накладкой или закрыть промежуток широкой полосой означало бы отменить смысл сделанной перестановки. Верх пары оставляю раздельным.

Для деревянной подконструкции с выбранным креплением Profix 2 производитель предусматривает ленту поверх лаг. Luna Protection and Insulation Band создаёт капиллярный разрыв между каркасом и настилом. Я включаю её в комплект по назначению системы, а не оборачиваю ею весь брус и не заклеиваю просвет под стыком.

Ниже требуется другой свободный проход. Для установки над непроницаемым основанием руководство Lunawood задаёт минимум 50 мм между основанием и нижней частью подконструкции. В нашем случае отсчитываю этот размер от подготовленной поверхности, а не от земли до верха настила. Толщина доски и высота лаги в него не входят.

Я оставил открытым доступ воздуха и под добавленной лагой. Новая деталь должна получить предусмотренное проектом опирание и крепление, не висеть за счёт досок сверху. Устройство основания, уклон отвода воды и нижние опоры входят в полный проект; перестановка верхних лаг не даёт ответа об их несущей способности.

Что вошло в окончательную раскладку

Направление досок сохранил. Лаги пересекают их поперёк, а линия торцевого стыка идёт между двумя близкими опорами. Поворачивать часть настила ради рисунка теперь нельзя одним движением карандаша: новому направлению потребовалась бы другая раскладка основания. Для этой террасы я оставил единое направление.

В локальном заказе вместо трёх одинаково расставленных лаг — четыре, с отдельными позициями пары под стыком. На плане подписаны оси, свободный промежуток и линия торцов. К этому узлу относятся собственные крепления концов, лента по системе и нижние опоры по проекту. Обезличенного запаса пиломатериала для такого решения недостаточно.

Для будущей отделки открытого настила рассматриваю Decking: его назначение — наружные горизонтальные деревянные поверхности. Для выбранной термодревесины применение сверяют с рекомендациями состава и пробой на образце. На скрытые лаги я это назначение не переношу. Подбор оттенка верхних досок разобран в статье о цветах масла для террасной доски.

Самое заметное изменение снизу почти не видно на готовой террасе. Торцы остаются там, где их задумали, доски смотрят в прежнюю сторону. Зато теперь за каждым концом закреплено собственное место опирания, и у воды под стыком есть открытый проход. С этой раскладкой я и оставил заказ.

Где на вашем плане доска заканчивается раньше террасы — и что находится под каждым из этих концов?
