Проход дымохода через стену: вагонка вокруг трубы потемнела за одну зиму

Проход дымохода через стену: вагонка вокруг трубы потемнела за одну зиму

Коричневое кольцо шириной в ладонь вокруг трубы — вот что показал мне хозяин каркасной бани в январе 2025 года. Баня была новой, первый сезон. Трубу печи строители вывели не через крышу, а вбок, и проход дымохода через стену сделали аккуратным на вид: круглое отверстие, нержавеющая пластина, внутри минеральная вата. Через два часа топки у стены пахло горячим деревом. Я прижал к вагонке в трёх сантиметрах от трубы термопару от мультиметра и увидел 95 градусов. Дальше мы три дня переделывали узел.

Узел, который выглядел правильно

Баня 4 × 5 м, каркас из бруса 50 × 150 мм, внутри вагонка, снаружи блок-хаус. Труба сэндвич, внутренний диаметр 115 мм, наружный 200 мм. Выход вбок выбрали, чтобы не резать новую кровлю и не ставить узел под снег.

Снаружи всё выглядело по-заводски. Нержавеющая пластина, аккуратный круг, трубу видно насквозь. Проблема была внутри стены. Строители сказали хозяину, что сэндвич не греется, и он поверил. Я тоже когда-то верил. Греется, просто меньше. Отверстие в вагонке и каркасе вырезали всего на 3 см шире трубы. Ближайшая стойка каркаса стояла в 30 мм от наружной стенки сэндвича, а вторая в 80 мм.

Почему дерево темнеет раньше, чем горит

Сэндвич-труба снаружи греется гораздо меньше одностенной, но не остаётся холодной. Каждая топка прогревает дерево вокруг неё, и за сезон оно пересыхает и темнеет. Коричневое кольцо — это не грязь и не копоть, а дерево, которое медленно меняется от жара.

Коричневый цвет вокруг трубы значит, что дереву там слишком жарко. Ждать дыма нельзя: узел переделывают сразу, как только появилось кольцо. Похожие узлы мне приходилось переделывать и раньше, но в каркасной бане впервые.

У соседей по посёлку похожая история была с потолком. Как там темнел потолок кольцом и что делали с потолочно-проходным узлом, я читал в истории про трубу для бани, и это ровно та же физика, только горизонтально.

Сколько места нужно трубе

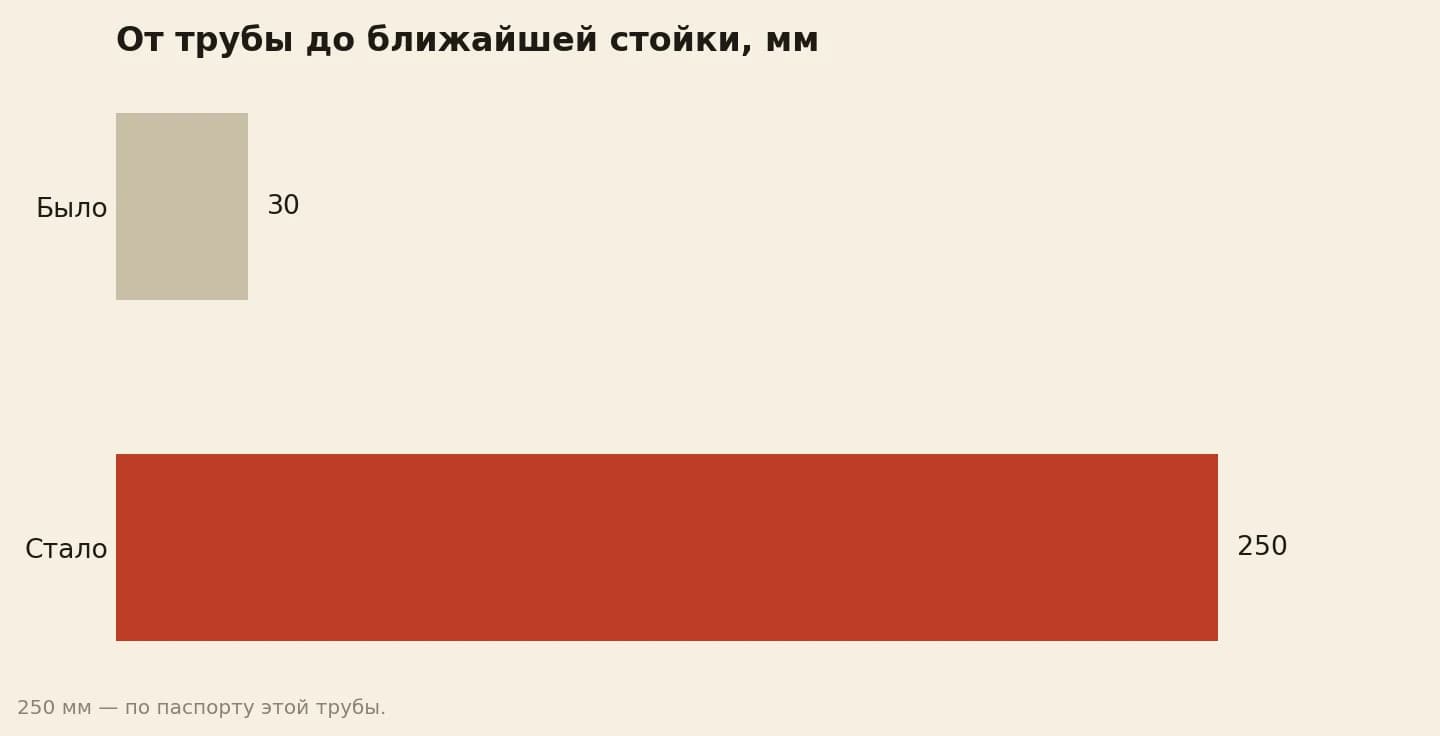

В инструкции производителя этой трубы есть цифра, которую строители не заметили: расстояние от наружной стенки сэндвича до сгораемых конструкций не меньше 250 мм. У разных производителей цифры разные, и искать её надо в паспорте своей трубы, а не на глаз.

Сначала я попробовал обойтись малой кровью: снять пластину и добить в отверстие плотной ваты. Термопара после двух часов топки показала 90 градусов. Не помогло. Тогда мы расширили проём в стене до 700 × 700 мм. Стойки каркаса, которые попадали в этот квадрат, вырезали, а вокруг проёма поставили обвязку: две короткие стойки по бокам и перемычки сверху и снизу. Каркас от этого не ослаб, нагрузка просто пошла в обход.

Вагонка вокруг трубы и негорючая коробка

В проём встал заводской проходной узел из нержавейки: коробка с отверстием под трубу, заполненная базальтовой ватой. Торцы дерева по краям проёма мы закрыли негорючей плитой на цементной основе, а внутри бани вокруг узла поставили металлический экран с воздушным зазором от стены.

Потемневшую вагонку вокруг старого отверстия я выпилил целиком, 11 досок, и поставил новые. Внутри трубы на участке стены не должно быть ни одного стыка. Мы проверили: стык сэндвича оказался снаружи, в полуметре от стены, и сверху его закрыли хомутом.

Первая топка после переделки

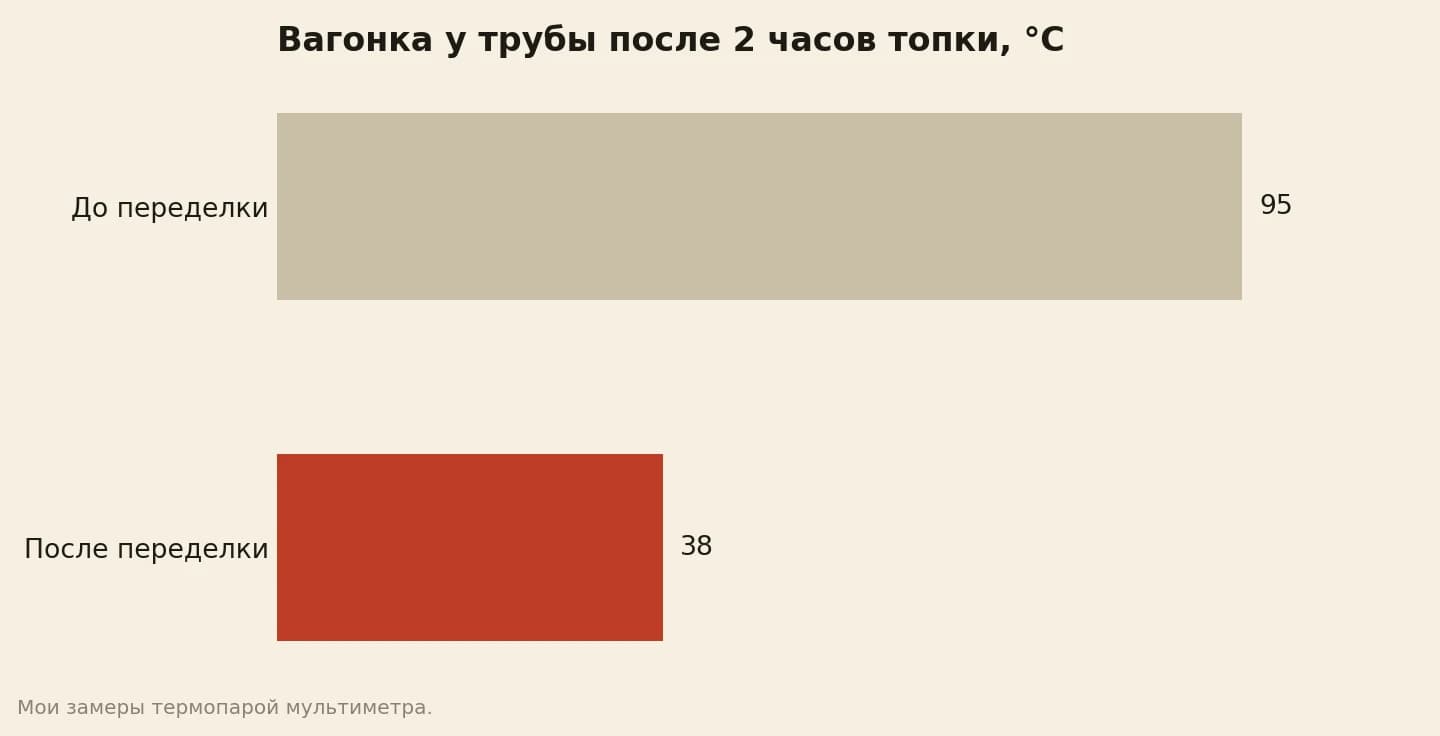

Через неделю, когда просох раствор под плитой, хозяин затопил печь при мне. Через 2 часа я снова прижал термопару к вагонке у края нового экрана. Было 38 градусов. На металлическом экране больше, но экран для того и стоит.

Запах горячего дерева пропал. Сразу, с первой топки. Я сделал ещё один замер через месяц, в самый сильный мороз, когда печь топили дольше обычного. Те же 38–40 градусов.

Снаружи: блок-хаус и масло

Снаружи вокруг выхода трубы блок-хаус тоже потемнел, хоть и меньше. Эти доски мы заменили, а вокруг трубы поставили оцинкованный лист с отступом, чтобы дерево не касалось горячего.

Стена за листом и весь фасад бани у хозяина покрыты Exterior Wood Finish. Новые доски блок-хауса прошли тем же составом в два слоя, пока они лежали у сарая, чтобы на стене они не выделялись. Около 2 м², меньше одной банки. Излишки мы собирали ветошью, дав маслу постоять 15–30 минут.

А вот ближе полуметра к трубе масла нет, ни снаружи, ни внутри. Возле узла дерево бережёт не покрытие, а пустота: те самые 250 мм и негорючие слои.

У бани в тот день не осталось ни одной промасленной тряпки. Тряпка с маслом, пока сохнет, сама греется, а в двух шагах лежала поленница. Я залил их водой в ведре хозяина и увёз, чтобы ни одна не осталась у дров.

Если трубу ещё только выводят

Если баня строится и трубу только собираются вывести через стену, всё решается на бумаге и стоит недорого. Проём в каркасе закладывают сразу нужного размера, с обвязкой, и стойки ставят так, чтобы ни одна не попала ближе паспортного отступа.

Снаружи после проходного узла ставят тройник с ревизией и сбором конденсата, а дальше трубу ведут вдоль стены на кронштейнах. Каждый кронштейн крепят к стене через негорючую прокладку. Все стыки трубы оказываются снаружи, где их видно и можно проверить.

Самое дешёвое в этой истории — вопрос к бригаде до начала работ. Спросите, какой отступ до дерева требует паспорт вашей трубы, и попросите показать его рулеткой на готовом проёме. Хороший мастер не обидится.

Во что обошлась переделка

Проходной узел, плита и экран обошлись в 14 500 рублей, работа заняла 3 дня вдвоём. Для сравнения, правильный узел при стройке стоил бы примерно те же деньги, только без выпиленной вагонки и без зимы с запахом горячего дерева.

Если у вас труба выходит через деревянную стену, найдите паспорт трубы и рулетку. Две минуты, и вы будете знать, сколько на самом деле до дерева.

А вы знаете, какое расстояние от вашей трубы до ближайшей деревянной стойки за обшивкой?
