Навес из бруса: машина влезла, а дверь не открывается

Навес из бруса: машина влезла, а дверь не открывается

Прямоугольник автомобиля поместился между нарисованными стойками. На этом эскиз выглядит законченным. Но водитель ещё сидит внутри. Навес из бруса стоит выбирать с открытой дверью машины в голове: под крышей придётся выходить, доставать вещи и обходить кузов. Я начну планировку именно с этих действий.

Для разбора я собрал условную поперечную схему. Она поможет увидеть, куда уходит свободная ширина. Это не проект несущей конструкции и не набор обязательных расстояний. Размеры балок и основания требуют отдельного расчёта под конкретную постройку, а эта схема помогает сформулировать задание для такого расчёта: где должна проходить машина и какое пространство нужно оставить человеку, который каждый день выходит из неё с вещами.

Между стойками важен чистый размер

На картинке могут быть подписаны разные границы: край крыши, оси опор или расстояние между их внутренними поверхностями. Эти размеры нельзя подменять друг другом. Автомобилю и человеку доступно пространство между препятствиями. Поэтому я отмечаю именно чистый просвет, а остальные линии оставляю на плане отдельно.

Возьму для модели 3500 мм между внутренними сторонами стоек и автомобиль шириной 1900 мм. Свободными остаются 1600 мм. При симметричном расположении получится по 800 мм слева и справа. Пока распределена только ширина. Открывание дверей ещё не проверено.

Ширину автомобиля для реальной схемы нужно измерить в нужном состоянии, учитывая выступающие части. Число из рекламной таблицы может относиться к другой границе кузова. Мне важно понять, через какой просвет машина действительно будет проходить и где окажутся зеркала. Ошибку исходной величины не исправить красивым эскизом крыши.

Я проверил альтернативу: сместил условную машину так, чтобы слева осталось 600 мм, а справа 1000 мм. Общая свободная ширина не изменилась. Она только перераспределилась. Этот приём имеет смысл обсуждать, если действия с разных сторон различаются. Разрешение пользоваться такими проходами из арифметики не следует.

Три полосы показывают распределение места

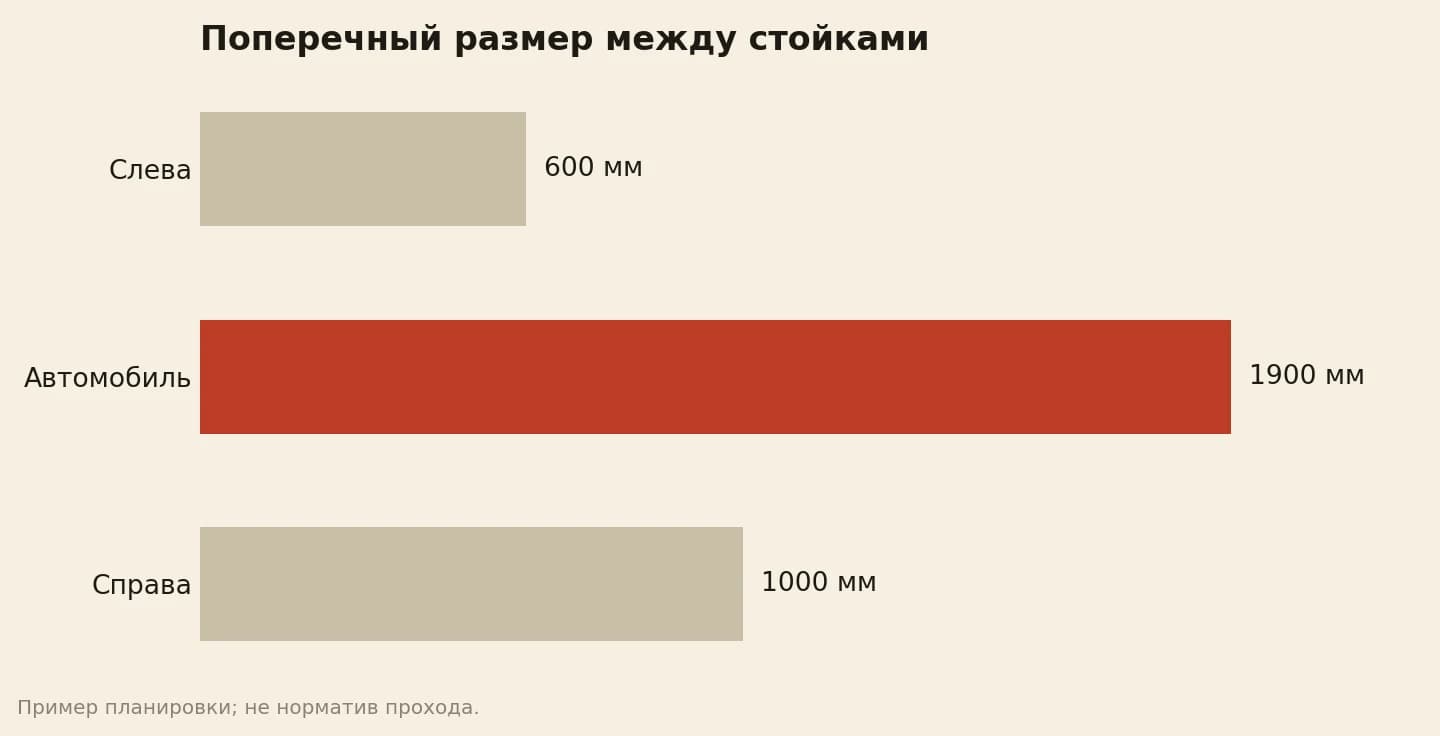

В выбранной схеме автомобиль занимает примерно 54% ширины, левая полоса — 17%, правая — 29%. Это округлённые доли условных размеров. Я сделал график, чтобы рядом увидеть сами величины. Он показывает причину асимметрии, без обещания удобства для любой машины или человека.

Важный момент: полоса сбоку и траектория открытой двери не совпадают автоматически. Дверь поворачивается, её край описывает дугу. Кроме того, человеку нужно выйти из сиденья. Я предлагаю проверить это на своей машине до того, как место стоек станет частью готовой постройки, потому что открытая дверь покажет реальную траекторию и позволит человеку попробовать выйти из сиденья там, где на раннем эскизе видна только свободная полоса.

Теперь откройте багажник. У него своя траектория. Задняя дверь может подниматься вверх и выходить за контур кузова. Сверху этого почти не видно. Поэтому я смотрю и вид сбоку. Предметный вопрос звучит так: что окажется рядом с поднятой дверью и где будет стоять человек с сумками?

Если машиной пользуются по-разному, нужно проверить каждый привычный сценарий. В один день водитель приезжает один, в другой требуется помочь пассажиру или вынести крупную коробку. План, построенный только по ежедневной парковке пустой машины, может не описывать эти действия. Лучше обнаружить разницу заранее.

Узел балки и стойки тоже занимает пространство

Брус привлекает фактурой и понятной геометрией. Но стойки и узлы соединений имеют реальные размеры. На фотографии из галереи хорошо видна встреча стойки с балками под подшивкой. Это иллюстрация формы соединения, а не готовый проект рассчитанного здесь автомобильного навеса.

Я посмотрел на этот узел с точки зрения пользователя: в рисунке крыши линия опоры бывает почти невидимой, а в натуре это объёмная деталь. Рядом с ней может открываться дверь автомобиля. Поэтому декоративное впечатление и план расстановки опор приходится проверять вместе, даже если расчёт конструкции выполняет другой специалист.

Раскосы, водосточные элементы и крепёжные узлы тоже могут выходить в рассматриваемое пространство. Их расположение следует показать на рабочей схеме. Иначе свободный прямоугольник останется таким только на самом раннем наброске. Мне нужен план в том виде, в каком им потом придётся пользоваться.

При этом желание расширить проход не даёт основания просто перенести стойку самостоятельно. Положение опоры меняет конструкцию. Решение согласуют с тем, кто её рассчитывает. Пользовательская схема полезна как задание, в котором видно, где нужно место для двери и как проходит машина, чтобы специалист мог учесть эти условия при выборе конструкции, вместо того чтобы объяснять ограничения уже после установки стоек.

Под крышей остаются вода и маршрут человека

Крыша не описывает все условия для деревянных деталей. Косой дождь может попадать на края, а брызги — на нижние участки. Воду с кровли тоже нужно куда-то отвести. На плане я отмечаю место выхода человека, чтобы не назначить туда точку сброса воды просто по удобству установки трубы.

Машина уже припаркована. Осталось дойти до дома. Возможно, он проходит рядом со стойкой или огибает заднюю часть машины. Пустая площадка обманчиво просторна. Когда появляется автомобиль, маршрут меняется. Проверять его лучше вместе с выбранным местом остановки.

Площадке тоже нужен проект. С покрытием и уклонами. Не стоит считать, что деревянная крыша сама решит отвод воды внизу. Здесь важна связность решений: куда стекает дождь, где лежит снег после уборки и как человек доходит до входа. Я собираю эти сведения на том же плане, чтобы они не потерялись между подрядчиками.

После размещения постройки можно подробнее рассмотреть отделку деревянного навеса и перголы. Вопрос о покрытии приходит уже к определённым деталям и условиям. Тогда проще различать защищённую грань под кровлей и участок, который регулярно получает осадки.

Отделку подбирают по месту деревянной детали

Для подходящих наружных вертикальных поверхностей в линейке Yachidamo есть Exterior Wood Finish. Его назначение можно рассматривать, например, при выборе отделки соответствующих деревянных стоек. Состояние основания и прежние материалы нужно проверить перед применением.

Цвет балки на фотографии не означает, что бесцветный состав сам даст такой оттенок. Я использую кадр для обсуждения геометрии узла. В реальной отделке вид древесины зависит от подготовки и всей выбранной последовательности. Эти сведения полезно согласовать отдельно от размеров постройки.

Мне нравится, когда к моменту выбора финиша уже известно, какие поверхности будут доступны для будущего ухода. Если к задней стороне стойки нельзя подойти после установки ограждения, это стоит учесть заранее. Удобство обслуживания начинается с расположения деталей, ещё до покупки кисти или масла.

В результате условный навес перестал быть только прямоугольником над машиной. На плане появились действия человека и траектории дверей. Я сохранил эти обозначения как вопросы к проекту. Фотографию можно оценить предметнее. Эти обозначения помогают рассмотреть понравившуюся постройку по собственному сценарию, без попытки скопировать её размеры на другой участок.

Какое действие под будущим навесом потребует у вас больше места: выйти из машины, помочь пассажиру или разгрузить багажник?
