Лист ОСБ задаёт каркас: стойки через 600 и крыша в 9 мм

Лист ОСБ и шаг каркаса: хозблок, который я переделывал дважды

Я прижал лист ОСБ плечом к каркасу, потянулся за саморезом и увидел, что край прошёл мимо стойки. На два с половиной сантиметра. Стойка кончилась раньше плиты, и кромке соседнего листа опереться было бы не на что.

Каркас хозблока я собрал за день и поставил стойки через 600 миллиметров, как ставлю их всю жизнь. Листы привезли через неделю. Первый же объяснил, что размеры плиты берут в руки раньше рулетки.

Плиту я не ругаю: она ровная, крепкая и держит каркас. Ошибался я.

Каркас за день, листы через неделю

Хозблок понадобился осенью 2023 года заказчикам, которым мы годом раньше поставили баню. Четыре метра на два с половиной, крыша в один скат. Слева закрытая кладовая 2,5 на 2,5 под веники и тазы, справа открытый дровяник шириной в полтора метра.

Каркасов под обшивку мне приходилось собирать десятки, и шаг 600 рука ставит сама, как круглое число. Утеплителя здесь не было, стенам хватало одной обшивки, и шаг можно было выбрать под лист. Я об этом даже не подумал.

Стойки из доски 50 на 100 встали на обвязку к вечеру. Листы я заказал в тот же день: лист ОСБ 9 мм, влагостойкая тройка, 2500 на 1250.

Стены: стык листа ищет середину стойки

Лист на стене я ставлю вертикально, и его кромка должна лечь на середину стойки. Тогда соседу достаётся вторая половина дерева, и оба листа держатся на саморезах у самого края. В руководстве американских производителей древесных плит это записано в цифрах: стык по оси стойки, опоры под кромкой не меньше 13 мм.

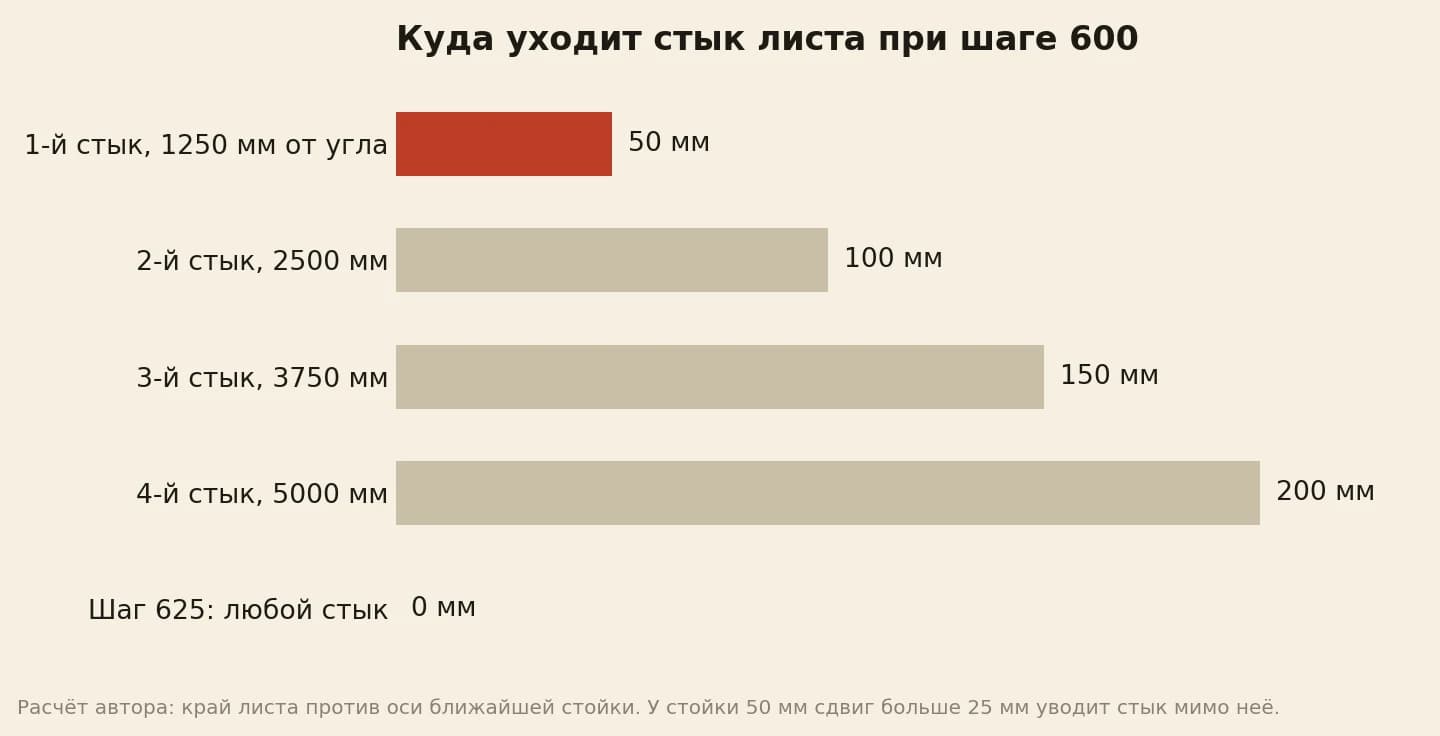

Ближайшая к краю листа стойка стояла у меня на отметке 1200, а край пришёлся на 1250. Пятьдесят миллиметров от оси при стойке шириной 50. Кромка ушла за дерево на 25 миллиметров.

Дальше ошибка копится. На длинной стене второй стык ушёл бы от оси на 100 миллиметров, четвёртый на 200, а это треть пролёта. У кладовой стены короткие, по 2,5 метра, и стык на каждой один. Повезло.

Шаг 625 делит лист без остатка: 1250 пополам, 2500 на четыре. Проектировщики каркасных домов пишут, что у нас выбирают 600 или 625, и эти 25 миллиметров решают всю обшивку.

В магазине рядом лежал лист 1220 на 2440, это 4 на 8 футов. Под него стойки ставят через 610 миллиметров, то есть через 24 дюйма. Моим 600 он тоже не подходил: 20 миллиметров мимо оси на первом стыке, 40 на втором.

Даже 625 не безупречен, если между листами оставлять положенные 3 миллиметра. К четвёртому стыку зазоры уводят край почти на сантиметр, и на строительных форумах советуют подрезать каждый второй лист на несколько миллиметров.

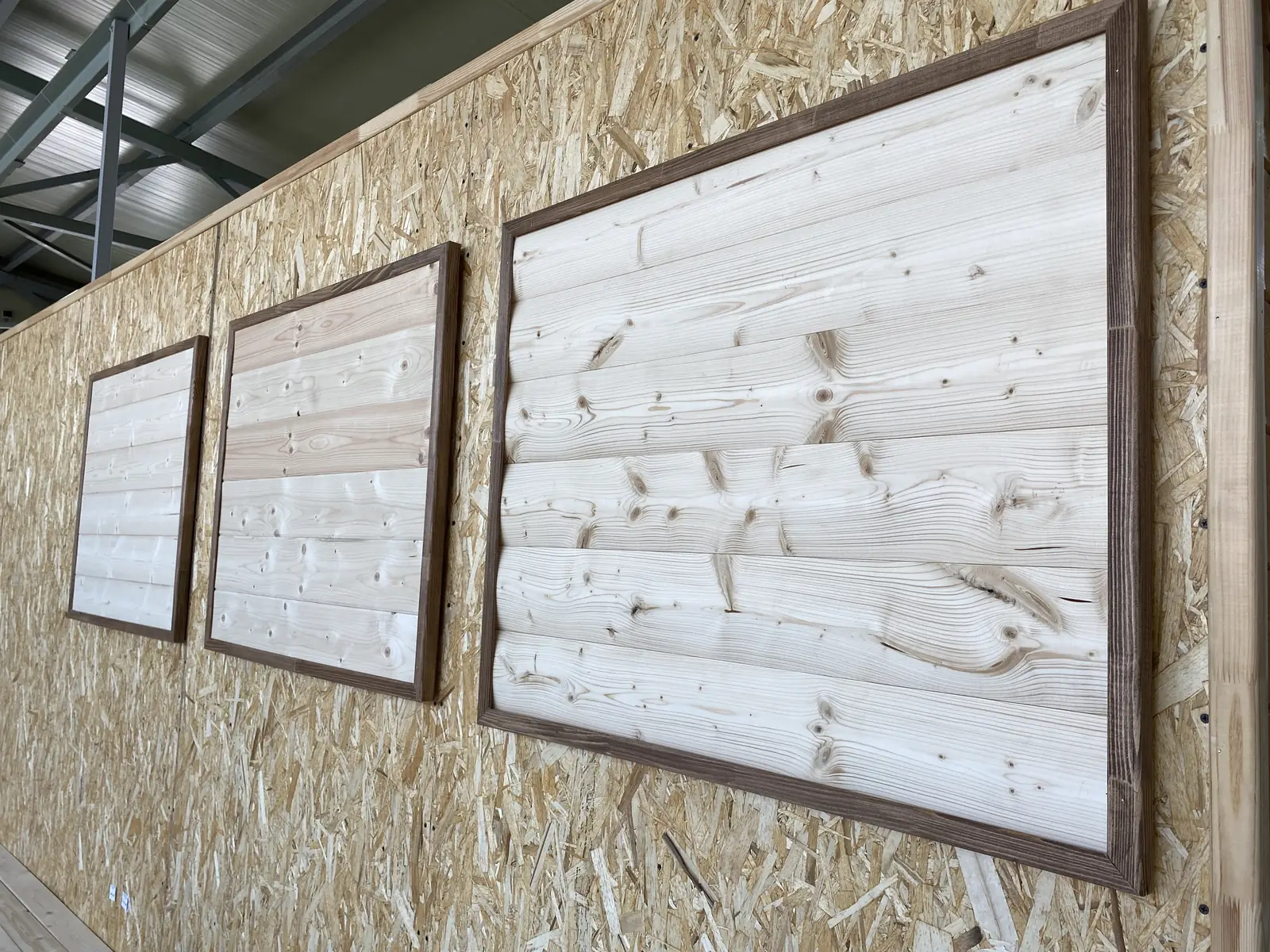

Стена торгового зала, где висят образцы доски, собрана из таких же листов. Слева сверху тянется вертикальный шов между двумя плитами, справа вдоль светлой стойки идёт строчка чёрных саморезов. Край листа крепят туда, где под ним есть дерево. У меня его не было.

Разбирать каркас я не стал. К стойке на отметке 1200 прикрутил вплотную вторую такую же, и её середина пришлась ровно на 1250. На трёх глухих стенах вышло три стыка, три лишние стойки и два часа работы. На стене с дверью стык сел на стойку проёма. Случайно.

Пол кладовой сошёлся сам

С полом я не ошибся, хотя думал о нём не больше, чем о стенах. Выручила сама комната. Кладовая 2,5 на 2,5, и два листа 2500 на 1250 закрыли её целиком: короткие кромки легли на обвязку, а длинный шов пересёк лаги.

На пол я брал шпунтованную плиту 18 мм. Между лагами её длинный шов держится сам: гребень одного листа сидит в пазу соседнего, и ступенька под ногой не вырастает. Прямую кромку в таком месте пришлось бы подпирать брусками. Лаги стояли через 500 миллиметров, обычный шаг для плиты 18–22 мм, и 2500 делится на него без остатка.

В доме под ламинат коротким кромкам нужна своя раскладка по лагам. Раскладку, где короткий стык шпунтованной плиты вернули на лагу, я бы держал под рукой ещё до раскроя.

Девятка на крыше и волны по черепице

Стропила я уже ставил под лист: доска 50 на 150 через 625 миллиметров. А сэкономил на толщине. Под гибкую черепицу нужен сплошной настил, и его я набрал из той же девятки, что пошла на стены.

Причина мне до сих пор неловкая. Листы на крышу я носил один, по приставной лестнице, и на скат их ушло шесть. Лист ОСБ 9 мм размером 2500 на 1250 весит 17–18 килограммов, лист ОСБ 12 мм весит 22–24: плотность у плиты 600–650 килограммов на кубометр, остальное умножение.

Выбирал я, думая о лестнице, а не о снеге. Пять с лишним килограммов на каждом подъёме решили за меня.

Зима прошла тихо, а в марте низкое солнце легло вдоль ската, и я увидел волны: ряды черепицы проседали между стропилами и поднимались над ними. Однажды я уже перекладывал чужую кровлю с такими волнами и ругал подрядчика. Теперь подрядчиком был я.

Изнутри кладовой настил открыт, потолка там нет. Я положил двухметровое правило поперёк трёх стропил: посередине пролёта под ним светился просвет в 4 миллиметра, у свеса до 6. Проверил каждый пролёт. Картина везде одна.

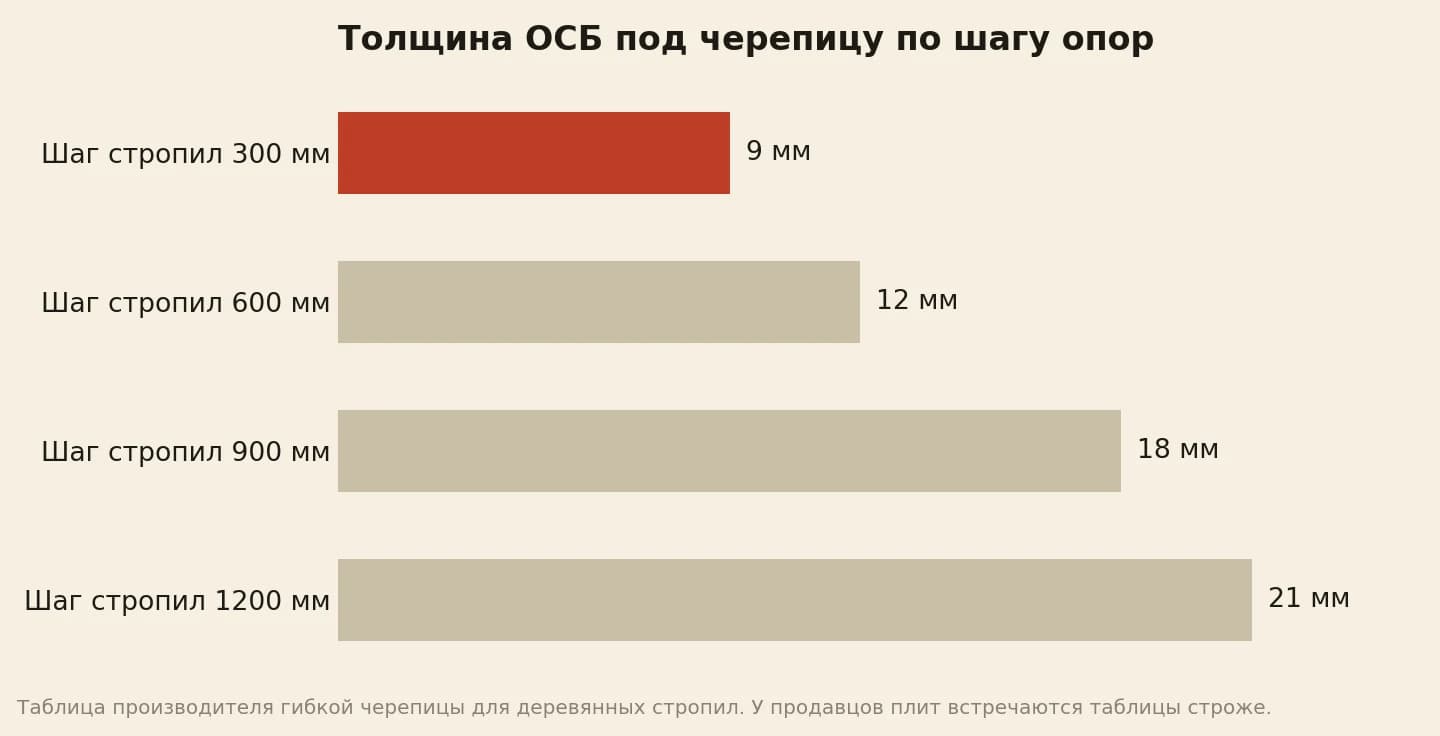

Производитель черепицы всё давно посчитал. В его таблице девятке место при шаге опор около 300 миллиметров, на 600 нужна плита 12 мм, на 900 уже 18.

Продавцы плит печатают таблицы и строже, у одного на шаг 600 стоит 18 мм. Девятку на 625 не пускает ни одна.

Лист я при этом положил правильно. Щепа в наружных слоях плиты лежит вдоль её длины, и в эту сторону лист примерно вдвое жёстче: у одного завода 3500 МПа против 1700 поперёк. Длинная сторона у меня шла поперёк стропил. Толщины это не заменило.

Переделывал я в мае: вставил по стропилу в каждый из семи пролётов, снизу, не трогая черепицу. Новое стропило поджимал клиньями, пока правило не ложилось без просвета, и крепил уголками к обвязке. Шаг стал около 312 миллиметров, почти та строка таблицы, где девятка разрешена.

Прошло две зимы, новых волн нет. Одна старая у свеса осталась. Новые стропила я заводил от стены до стены, в свес им не пройти, там шаг прежний, и против низкого солнца волну видно. Я её не прячу.

«Влагостойкий» на ценнике

Слово «влагостойкий» у плиты почти всегда значит тройку, OSB-3. Классов четыре. Единица идёт на мебель и упаковку, где нет нагрузки и сухо. Двойка несёт нагрузку, но тоже в сухих помещениях. Тройка несёт её во влажных условиях, четвёрка выдерживает большую нагрузку во влажной среде.

Четвёрку в обычном строительном магазине я не встречал. Двойку в неотапливаемый хозблок у бани не взял бы: сырой воздух стоит там с осени до весны.

Тройка терпит сырость, а не воду. Кромки у неё впускают воду первыми, поэтому стены кладовой снаружи я закрыл грунтом и фасадной краской по плите. Масло на саму плиту я не лил: щепа на смоле берёт его пятнами, а от воды наше масло лист не защищает.

Масло досталось двери и стойкам

Дерево на хозблоке всё-таки есть, и ему масло по делу. Дверь кладовой из строганой сосны, полотно 0,8 на 1,9 метра. Две передние стойки дровяника из бруса 100 на 100 высотой 2,2 метра, их с юга печёт солнце и достаёт косой дождь.

Им и достался Exterior Wood Finish, масло без цвета: сосна под ним остаётся сосной. Влагомер на двери показал 13 %, при допустимых для этого масла 18. Термометр у бани держал +19, почти середину его рабочего коридора от +10 до +30 °C, а воздух в тот день был заметно суше предельных 80 %.

Дверь я маслил прямо на петлях: сначала снаружи, потом распахнутую, с изнанки. Время отмеряли банные песочные часы из парной, они на 15 минут. Пересыпался песок первый раз, я переворачивал часы и брал ветошь. Пересыпался второй, и дверь была уже протёрта. До второго прохода она простояла открытой до следующего вечера.

Ветошь уходила под воду в старый походный котелок, подальше от бересты для растопки: масло на ткани густеет, отдавая тепло, и сухой тряпке этого тепла хватает, чтобы загореться.

Площадь я прикинул на обороте накладной. Дверь снаружи и изнутри вместе с кромками дала 3,4 квадрата, стойки ещё 1,8: выходит 5,2 за проход и 10,4 за оба. Литр этого масла рассчитан на 20 квадратов одного прохода, значит, мне нужно было 0,52 литра. Одной банки не хватало на глоток, и вторую, за 2 846 рублей, я вскрыл ради двадцати миллилитров.

Почти полная, она стоит в кладовой и ждёт торцов, которые придётся подновлять.

Лист ложится на обвязку раньше первой стойки

Теперь до первой стойки я кладу на обвязку лист и отмечаю, где кончаются его кромки. Шаг размечаю от них. Шестьсот оказалось числом из головы, а хозблоку шаг задаёт плита.

А ваши стойки стоят через сколько, и откуда вы взяли это число?
