Штангенциркуль показывал достаточную толщину, а полка в доску не помещалась. Это стало видно, когда я нарисовал будущие плоскости. Доску повело вдоль, и часть древесины придётся снять в разных местах. Одной цифры на торце оказалось мало.

Разберу учебную заготовку размером 1200 х 180 х 30 мм. По эскизу из неё нужна длинная полка толщиной 26 мм. Древесина уже подготовлена к работе в комнате; здесь рассматриваем её форму, без сушки целого штабеля. Станки пока выключены. Решение нужно принять до первого съёма материала.

Мне нравился рисунок этой доски, и я хотел оставить его под прозрачной отделкой. Но для полки важны также плоскость и размер. Маслом можно заниматься после того, как понятно, какая деталь получится. Иначе привлекательная поверхность отвлечёт от нехватки древесины.

Дугу, чашу и винт я проверяю разными движениями

Я положил доску на ровную опору и проверил, не осталась ли снизу стружка. Убрал её, переставил заготовку и повторил осмотр. Просвет сохранился. Теперь я видел форму древесины, а не случайную соринку под ней.

Длинная поверочная линейка вдоль пласти показала продольную дугу. Поперёк ширины значимой впадины не было. Если бы края поднимались относительно середины поперёк доски, речь шла бы о чаше. Для этих форм одинаковая фраза «снять горб» скрывает разный расход материала.

Винт проверяется иначе. Я поставил контрольные рейки поперёк доски у разных участков и посмотрел вдоль их верхних кромок. Поворот одной кромки относительно другой выдаёт скручивание. Такой приём описывает изготовитель контрольных реек Lee Valley; проверку повторяют по длине, а не ограничиваются крайними точками.

В моей заготовке основная проблема оказалась продольной. Я отметил карандашом высокий участок и продолжил работу с дугой. Если доски повело винтом, одной продольной линейки было бы недостаточно: плоскость пришлось бы искать с учётом поворота поперечных сечений.

Я не зажимал доску так, чтобы она распрямилась для измерения. Мне нужен её свободный профиль. Удобная картинка под сильным прижимом исчезла бы вместе с прижимом; по ней нельзя выбирать запас на будущую прямую деталь.

Между двумя плоскостями осталось меньше толщины

Для расчёта я выбрал общую базу — плоскость опоры. На учебном профиле нижняя сторона у концов находится на этой базе, а в середине поднимается до 6 мм. Верхняя повторяет дугу выше на 30 мм. Поперечного изгиба и винта в этой схеме нет.

Дальше мне понадобились обе стороны. Нижняя будущая плоскость должна пройти выше всех выступов нижней поверхности, верхняя — ниже всех впадин верхней. Тогда по всей длине между ними будет древесина. На эскизе получились границы на высоте 6 и 30 мм от одной базы.

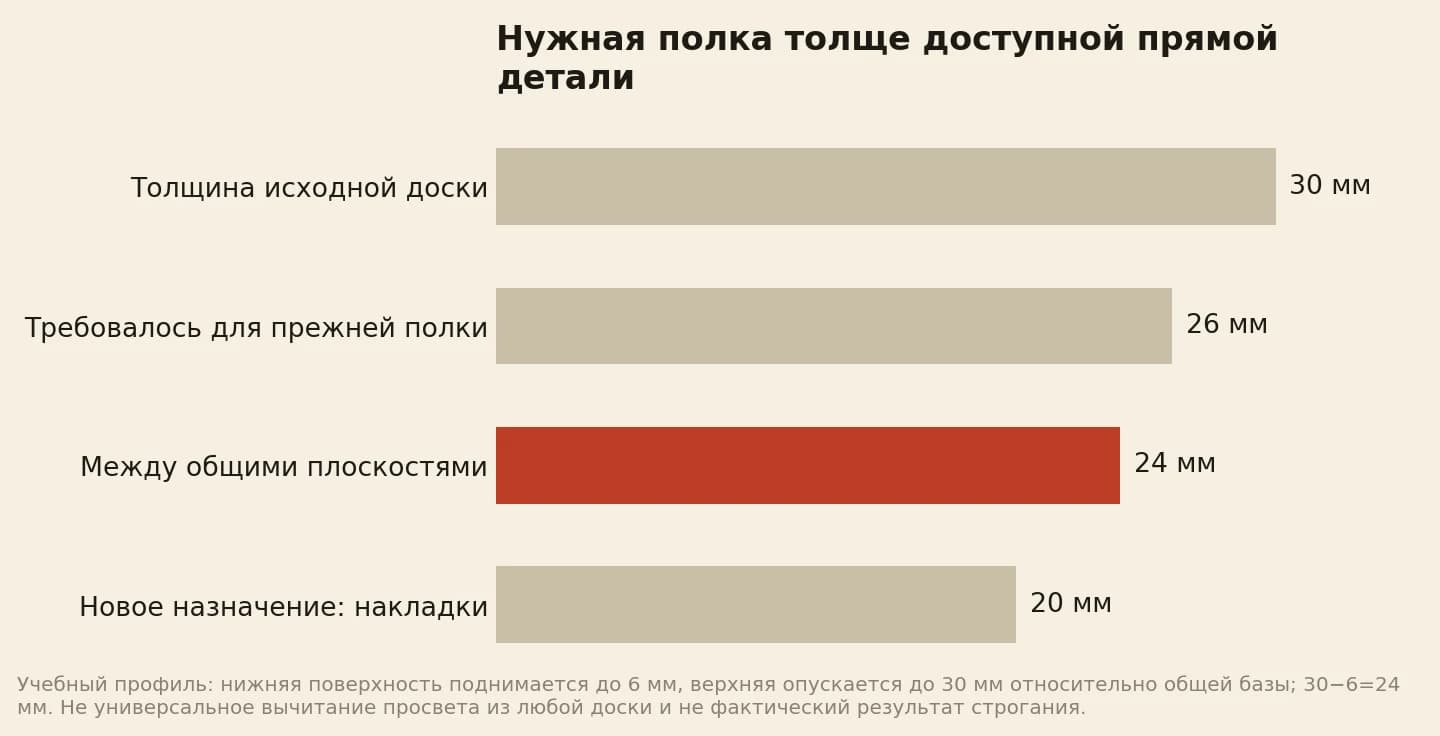

Я сделал эти отметки на рисунке бокового профиля и соединил их прямыми линиями. Между линиями осталось 24 мм. Вот возможная прямая деталь в выбранном положении — ещё до припуска на чистовую доводку. Сами 30 мм исходной толщины никуда не исчезли: они просто располагались по кривой.

Я попробовал вписать в этот коридор полосу толщиной 26 мм, как требовалось прежней полке. Полоса пересекла наружный контур. В одном месте для неё уже не было дерева. Дальше строгать ради исходного размера бессмысленно: новый проход только уменьшит запас.

Эта разность относится к заданному профилю и общей базе. Она не означает, что из толщины любой поведённой доски достаточно вычесть один просвет. У реальной заготовки проверяют обе пласти, кромки и разные участки. Я сначала ищу общую прямую деталь внутри формы, затем назначаю съём.

Не нужно и вычитать изгиб повторно за каждую сторону. В нашем рисунке материал уйдёт сверху у высокого участка и снизу у концов. Общая оставшаяся полоса уже учла обе поверхности. Именно поэтому две линии полезнее прикидки «по нескольку миллиметров отовсюду».

Рейсмус не отменяет эту потерю

На этом этапе легко понадеяться на станок: пусть протянет доску и сделает одинаковую толщину. Но одинаковая толщина ещё не даёт плоской формы. В руководстве Grizzly к рейсмусам G0453ZX/G0454ZX перед обработкой искривлённой заготовки предусмотрена подготовка плоской опорной стороны на фуговальном станке.

Мне важна последовательность: сначала получить базовую плоскость, затем вторую поверхность в размер относительно неё. Если запас под выбранную деталь отсутствует уже на эскизе, оборудование его не добавит. Поэтому я не искал настройку, которая якобы сохранит всю толщину этой доски.

Для сильно искривлённого материала есть дополнительная граница. Grizzly исключает неустойчивые заготовки с чрезмерной деформацией. А руководство Sedgwick PT255 предлагает для сильно продольного изгиба рассмотреть работы с более короткими отрезками. Это повод изменить раскрой, не команда продавить заготовку через станок.

Здесь же я проверяю трещины и посторонний металл. Сырое дерево сначала доводят до состояния, подходящего будущему месту использования; окончательную геометрию не назначают посреди изменения влажности. Непригодную для устойчивой обработки доску не подают наугад, а способ раскроя и минимальные размеры выбирают по своему оборудованию.

Строганая накладка вместо длинной полки

В моём плане нашлась другая работа: декоративные деревянные накладки для комнатной ниши. Они не несут полку и ничего не подпирают. Накладок нужно 2 штуки, готовый размер каждой — 500 х 160 х 20 мм. Для них исходная длина уже не была ценностью сама по себе.

Я перенёс новые контуры на доску, оставив припуски к будущим торцам и кромкам. Длина 500 мм относится к готовой накладке: отпиливать сразу впритык я не планирую. После обработки ещё предстоит окончательная подрезка. Остаток заготовки позволяет разделить два контура и оставить место для пропилов.

Внутри общей полосы 24 мм новая толщина 20 мм помещается с запасом. После раскроя я заново проверю обе короткие заготовки: освобождение внутренних напряжений может изменить форму. Но исходное решение уже принято. Длинную полку из этой доски я не делаю; для неё выбираю другой материал.

Укорачивание здесь связано с продольной дугой. Для широкой доски с чашей полезнее оценивать, какие более узкие детали можно получить. При этом сами распил и повторное выравнивание также забирают материал. Переносить мой результат на чашу или винт по одному похожему просвету я бы не стал.

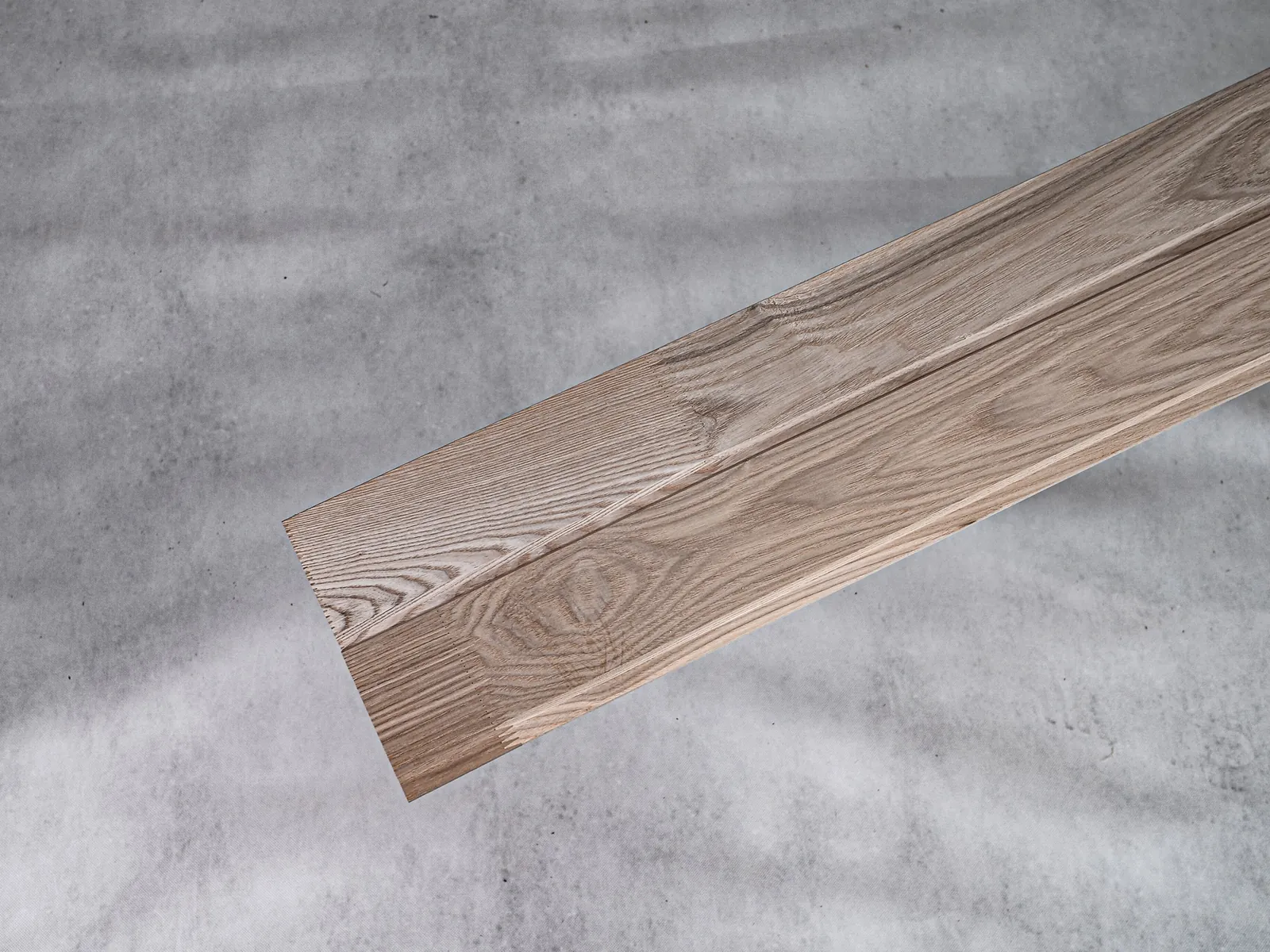

На снимке — обработанный погонаж с волнистым рисунком волокна. Этот рисунок может выглядеть неровным даже на ровной поверхности. Кадр иллюстрирует древесину для отделки, а не деформацию нашей доски или результат её исправления.

После получения нужной формы я перейду к шлифовке дерева перед маслом. Она уберёт следы предшествующей обработки и подготовит поверхность к отделке. Возвращать ею потерянную толщину или долго стачивать весь продольный изгиб я не собираюсь.

На подготовленные деревянные накладки для комнаты выбрал Interior Wax. Это завершение работы с поверхностью. Решение о форме и назначении доски я принял раньше, карандашом между двумя прямыми линиями.

От какого размера вы готовы отказаться ради этой доски: длины, ширины или толщины — и подходит ли новая деталь вашей задаче?
