Брус 150х150: почему он не совпал с коннектором

Брус 150х150: почему он не совпал с коннектором

Образец вошёл в металлическое гнездо легко. Я попробовал прижать его к одной стенке и увидел промежуток у другой. Повернул на четверть оборота. Картина осталась прежней. В карточке леса стояло «брус 150х150», на карточке коннектора тоже было 150. Названия совпали раньше, чем размеры.

Это учебная история подготовки заказа для уже спроектированной беседки. Размеры сравниваемых изделий взяты из реальных карточек производителей и продавца; примерка образцов иллюстрирует их геометрию.

В проектной закупке мне требовались заготовки с готовым сечением 150 × 150 мм, длиной 6 м, количеством 4 штуки. Это одна позиция в списке материалов. Крыша, опоры и соединения уже были определены проектом. Моей задачей оставалось купить нужное дерево и не обнаружить расхождение возле готового металлического узла.

Десять миллиметров нашлись в описании

Шуруповёрт отложил. Стягивать такой промежуток крепежом я не собирался. Открыл характеристики. У производителя «Форест Вуд» есть строганый товар с названием 150 × 150 × 6000 мм, для которого прямо указан готовый размер 140 × 140 мм. Вот и ответ. Я пропустил строку, которая определяла посадку.

Десять миллиметров по стороне не потерялись в машине и не появились из-за неудачного коннектора. Зацепился за знакомую цифру. Сравнивал название с размером готовой детали. Для покупки под заданный узел требовалась другая позиция либо заранее согласованное изготовление нужного сечения после обработки.

Это не правило «весь брус уменьшается до 140». Например, в карточке «Эрбруса» для сухого строганого изделия указан фактический размер 150 × 150 × 6000 мм. Значит, читать нужно конкретное предложение. Одно название охватывает разные готовые размеры, и нужную строку приходится проверять до оплаты.

Отделку каркаса я планировал ещё до покупки леса. На открытые стойки беседки попадают брызги и косой дождь, верх закрывает кровля. Для сухих подготовленных наружных поверхностей в плане стоял Exterior для бруса снаружи. Поэтому меня интересовало сечение после всей согласованной механической подготовки: менять его при окончательной подгонке было поздно.

У коннектора есть собственный размер

Дальше я взял точный артикул соединителя. В официальном магазине MIROZDANIE у модели TRIO 1002-1-150 указано назначение под брус 150 × 150 мм. Внутренний размер — 152 × 152 мм. Это уже две разные величины в одной карточке: размер дерева и размер пространства, куда оно входит.

Снаружи мерить бессмысленно. Мне нужно было расстояние между внутренними стенками посадочного места. Толщина металла — другая величина. По фотографии снаружи эти числа легко перепутать, особенно когда товар снят под углом и рядом нет размерного чертежа.

Я сделал на бумаге два квадрата: один со стороной 150 мм, другой — 140 мм. По очереди положил их в контур 152 мм. Сдвинул к краю. У первого разность по ширине составила 2 мм. У второго — 12 мм. Даже на плоской схеме стало понятно, почему приятное ощущение «легко вошло» ещё ничего не решало.

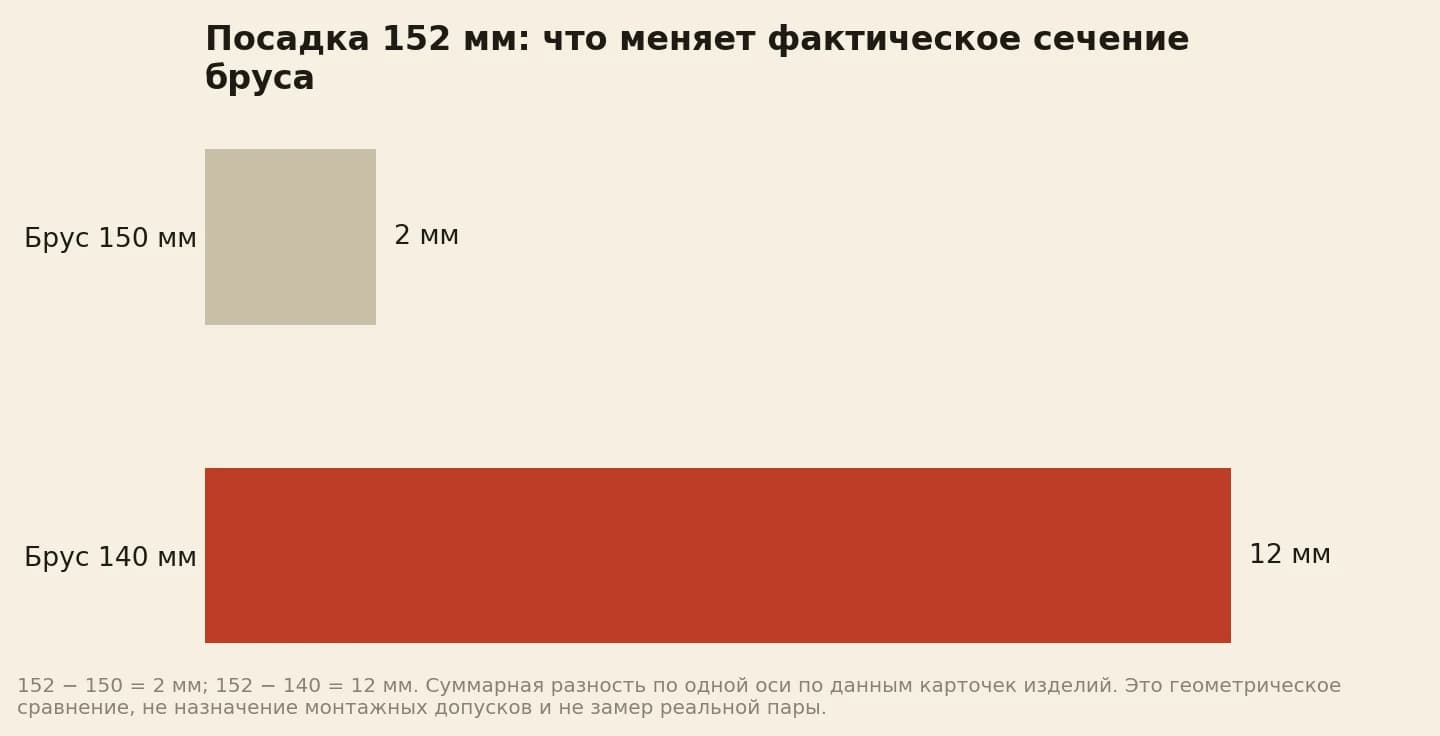

На графике показана суммарная разность по одной оси. При точном расположении квадратов по центру это соответственно по 1 мм и по 6 мм с каждой стороны. Второй суммарный промежуток в 6 раз больше первого. Числа получены вычитанием опубликованных размеров; они не назначают допустимый зазор при монтаже.

Для настоящей пары остаются фактические размеры, форма углов и требования изготовителя. Поэтому я включил в согласование контрольную примерку подготовленного бруса к выбранному соединителю до отправки всей партии. Стягивать неподходящие стенки саморезами, добавлять случайные вкладыши или уменьшать проектное сечение на месте в мой план не входило. Нужную пару следовало получить при закупке.

Я проверил обе стороны сечения

Слово «квадратный» тоже полезно развернуть в действия. Я проверил посадку учебного образца после поворота и увидел тот же промежуток. Затем сравнил обе стороны с размерной строкой. В модели они одинаковые. На приёмке записываем каждую отдельно.

Для приёмки я предусмотрел измерение между противоположными плоскими гранями с повтором во втором направлении. Фаска на углу не должна становиться точкой отсчёта. Диагональ сейчас не нужна. Такие детали измерения особенно мешают, когда продавцу отправляют один снимок рулетки без пояснений.

Кроме размеров возле торца, в заявке я предусмотрел проверку по длине. Короткий аккуратный образец полезен для первой примерки, но выбирать по нему всю партию неудобно. У длинной заготовки нужно увидеть и середину, и второй конец, а продольные рёбра проследить взглядом. Я хотел получить деталь, которую можно поставить в предусмотренное положение без силовой борьбы с её формой.

Допустимые отклонения размеров записываются в заказе вместе с изготовителем леса и требованиями выбранного узла. Чужие 2 мм из арифметики нельзя просто объявить запасом на любые неровности. Здесь заканчивается сравнение карточек и начинается приёмка конкретных изделий.

Длина балки и место примыкания

На фотографии готового каркаса взгляд обычно цепляется за промежуток между опорами. В заказе нужна полная длина деревянной детали. Если концы входят в посадочные места, видимый пролёт и длина заготовки будут разными. Схему узла я положил рядом с перечнем деталей, прежде чем просить продавца что-либо отпилить.

Здесь показан каркас другого объекта, без нашего коннектора. Но сама развилка хорошо видна: промежуток в постройке заканчивается у примыкания, а деревянная деталь имеет собственные торцы и полную длину. В размерной строке заказа нужны данные о сечении, которые по такому кадру получить невозможно.

В закупочной позиции сохранились шестиметровые заготовки. С распилом подождал. Для него требовалась сверенная схема соединений. В накладной должны были совпасть количество, полная длина и готовое сечение, а в приложении я указал операции, которые поставщик выполняет до выдачи материала, чтобы последующая обработка не меняла уже согласованную посадку.

Кубатура помогла заметить вторую разницу

Объём одного бруса 150 × 150 × 6000 мм считается в метрах: 0,15 × 0,15 × 6 = 0,135 м³. Для готового элемента 140 × 140 × 6000 мм получится 0,1176 м³. Разница составляет примерно 12,9% от объёма первого элемента. И это при одинаковой длине.

Такой расчёт полезен, когда цена дана за кубометр, а в машине приезжают отдельные штуки. Я попросил указать, по каким размерам считается объём в коммерческом предложении, потому что теперь у меня было два самостоятельных вопроса: какое дерево я физически получу и как поставщик считает стоимость. Смешивать их в одно предположение было бы неудобно нам обоим.

Процент разницы объёмов не объясняет несущую способность. Менять 150 на 140 по принципу «почти то же самое» я не стал. Если бы нужного готового сечения не нашлось, изменение вернулось бы к автору проекта вместе с вопросом о соединителях. Но подходящая по описанию позиция нашлась, и оснований пересматривать конструкцию не осталось.

В заказе появилась готовая размерная строка

Я оставил в заявке четыре заготовки 150 × 150 × 6000 мм именно после согласованной обработки. Предложение с готовыми 140 × 140 отклонил для этого проекта. К материалу привязал артикул TRIO, требование согласовать отклонения размеров и контрольную примерку перед общей отгрузкой. Покупку определили. Узел оставили проектным.

Подготовка к финишу идёт следом. Как работать с поверхностью, описывает порядок шлифовки перед маслом. В моём заказе эта работа была отделена от получения нужного сечения: исправление грубой геометрии нельзя оставлять на последнюю проходку перед покрытием.

После согласования дерева и металла я вернулся к запланированному наружному составу для стоек. В отделку пойдёт уже подходящая сухая заготовка с подготовленной поверхностью. Маслу достаётся работа с деревом; размерная ошибка должна исчезнуть из заказа раньше.

Какой размер указан в вашем предложении на брус: название позиции или готовое сечение после обработки?
