Мне нравился потолок с тёмными поперечинами. Одну хотелось провести ровно над спинкой дивана, остальные разложить симметрично. Деревянные балки перекрытия я уже мысленно выбирала по рисунку древесины. А потом дорисовала лестницу: её верхний конец попал туда, где на красивом потолке ничего не должно было прерываться.

Разберу учебную планировку двухэтажного дома, не историю построенного объекта. Внизу у нас гостиная с большим окном, наверху спальня и площадка перед ней. Я выбираю расположение мебели и вид отделки. Конструктор отвечает за несущую схему и рассчитывает её под окончательный план. Так можно пройти покупательские решения последовательно, не изображая расчёт балок по фотографии.

Поперечина над диваном оказалась отдельным желанием

Я начала с простого различия в заказе. Балки перекрытия передают нагрузку на предусмотренные опоры. Их размеры и расположение связаны с работой всего узла. Полая деревянная накладка на потолке создаёт нужную линию и объём, но в нашем проекте служит отделкой. Для неё тоже предусмотрены крепления; она не появляется над головой сама собой.

Рисуя одинаковые прямоугольники, я смешала эти задачи. Мне требовался ритм тёмного дерева в гостиной, а не обязательно открытая несущая конструкция. Это освободило планировку: декоративные линии можно расположить по композиции комнаты, затем увязать их вес и крепление с проектом. Несущие элементы остаются там, где им назначено работать.

Открытые балки тоже бывают частью задуманного интерьера. Тогда требования к видимым граням закладывают при проектировании и заказе. Скрывать всю конструкцию ради накладок необязательно. В этой комнате я выбрала отделку отдельно: хотелось спокойного потолка, а не привязки дивана к каждому несущему элементу.

На видимых деревянных накладках я запланировала Interior Wax. Это сухая гостиная, где финиш выбирают ради вида поверхности и дальнейшего ухода. Подготовленная древесина перед нанесением должна иметь влажность не выше 18%. К выбору сечения балки этот показатель отношения не имеет: сейчас речь только об условии работы с маслом.

Фото интерьеров полезны мне для оценки пропорций. Но подпись «балки на потолке» не раскрывает устройство перекрытия. Чтобы заказать материал, нужны обозначения деталей на проекте, а чтобы выбрать рисунок потолка — понятная высота и видимые поверхности. Одно красивое изображение эти сведения не объединяет.

Другой объект из нашей галереи: дерево, подвесные светильники и ограждение верхнего уровня показывают объём помещения. Функцию видимой балки по этому кадру я не определяю.

У окна я оставила кресло, лестницу перенесла к стене

На первом плане лестница шла вдоль окна. Гостиная на картинке получалась эффектной, но место для чтения исчезало: вместо кресла у света оказывался марш. Я попробовала переставить кресло к противоположной стене. Там оно перекрыло подход к книжному шкафу. Ради симметричного потолка пришлось бы ухудшить сразу несколько привычных движений.

Я перенесла лестницу на план глухой стены. Возле окна снова поместились кресло и торшер, а диван повернулся к свободной части комнаты. На нижнем этаже решение выглядело законченным. На верхнем обнаружился конфликт: дверь спальни открывалась в сторону выхода с лестницы.

Я проверила обе планировки вместе, с открытой дверью на верхней площадке. Красивый отдельный план спальни скрывал пересечение. Мы перенесли дверной проём на соседнюю стену площадки, сохранив шкаф внутри спальни. Теперь выход с лестницы и вход в комнату читались последовательно. Этот вариант я оставила для конструктора.

Почему здесь нельзя ограничиться перечёркиванием нескольких линий балок? В материалах Southern Forest Products Association лестничное обрамление рассматривается вместе с опиранием элементов перекрытия. Проём меняет места, где непрерывные детали уступают место обрамлению. Важно, куда передаются усилия по принятой схеме. Форму и размеры этого обрамления определяет расчёт, а не ширина свободного промежутка на эскизе.

Конструктору я передала совмещённые планы с новым проёмом, дверью и назначением верхней комнаты. Вместе с ними пошло положение тяжёлого книжного шкафа, чтобы обстановка не осталась за пределами задачи. После расчёта в нашей модели появился обновлённый план перекрытия. Его мы и приняли основой заказа.

На этом этапе решаются также проходы коммуникаций и крепления отделки. Weyerhaeuser в инструкции своей системы связывает опирание и допустимые отверстия с проектными деталями. Универсальный совет «здесь чуть подрезать» для нашей покупки бесполезен. Я оставила согласованные балки целыми и перенесла пожелание о скрытой проводке в задание проектировщику.

Высоту забрали не одни балки

После планов я сделала разрез комнаты. На нём первоначально стояла только отметка следующего этажа, и потолок казался высоким. Но между полом спальни и воздухом гостиной находится целый пакет: несущая часть, настил и предусмотренные слои отделки. Поэтому высоту комнаты считают до нижней готовой поверхности, а не до верхнего края балки.

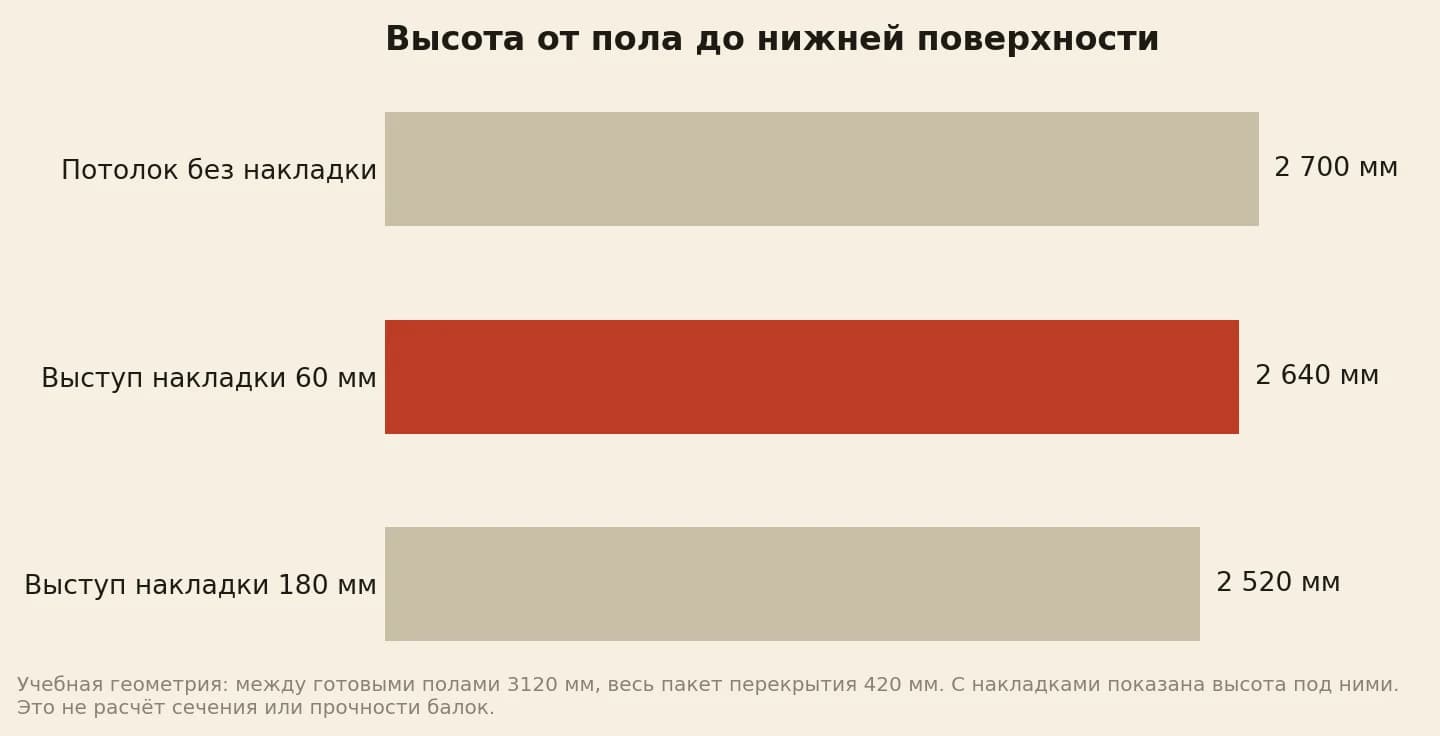

В нашей геометрической модели между готовыми полами этажей задано 3120 мм. Согласованный пакет перекрытия занимает 420 мм до базовой плоскости потолка. После вычитания остаётся 2700 мм. Это исходные данные примера, не предлагаемая толщина конструкции для чужого дома. Состав узла я сохраняю таким, каким его назначил проектировщик.

Дальше появился мой декоративный выбор. Глубокие короба выступали бы ниже потолка ещё на 180 мм. Под ними осталось бы 2520 мм. Накладки с выступом 60 мм оставляли 2640 мм. Между накладками в обоих случаях сохраняется исходная высота потолка, поэтому называть всю комнату пониженной до нижней отметки было бы неточно.

Расчёт по заданным отметкам: 3120 мм между чистыми полами минус 420 мм всего перекрытия, затем выступ накладки. Это геометрия отделки, без проверки прочности балок.

Мелкая накладка отнимала под собой 2,2% исходной высоты, глубокая — 6,7%. Для меня разница стала заметной на развёртке стены: глубокая поперечина опускалась к верхней линии высокого книжного шкафа. Вместо аккуратного акцента получалась тяжёлая полоса. Я выбрала выступ 60 мм. Рисунок дерева сохранился, объём над мебелью стал спокойнее.

Эти проценты не выбирают потолок за хозяина. Мне они помогли сопоставить декоративное желание с уже заданной комнатой. Если нужен массивный открытый потолок, его стоит обсуждать вместе с высотой этажей в начале проекта. В готовых отметках уменьшать рассчитанную несущую часть ради более крупной накладки я бы не стала.

В заказ попали две разные группы деталей

К закупке я вернулась с новой планировкой. Лестница осталась у глухой стены, окно сохранило место для чтения. Наверху дверь спальни открывалась с другой стороны площадки. На потолке гостиной появились неглубокие накладки, выстроенные по композиции комнаты. При этом они не продолжали линию через лестничный проём: у открытой зоны рисунок заканчивался.

Для несущей части основанием заказа стала согласованная спецификация после расчёта конструктора. В неё входят обозначения элементов, назначенный материал, размеры и количество. Я сопоставила марки деталей с последней версией плана, чтобы продавцу не ушёл ранний эскиз с лестницей у окна. Замена материала или размера возвращается к автору расчёта до оплаты.

Декоративные накладки получили свои позиции с профилем и требованиями к видимым поверхностям. Это позволило обсуждать фактуру, не менять вслед за ней несущие элементы. Отделку оставила отдельным этапом; к ней относится материал о масле для деревянных балок внутри дома. Вопрос расположения проёма к моменту выбора финиша уже закрыт.

Мне помогло, что заказ перестал называться одним словом «балки». У каждого элемента появилась роль: держать перекрытие по проекту или формировать видимый потолок. Я сохранила желание видеть дерево над диваном. Просто теперь оно занимало своё место рядом с удобной лестницей, а не управляло всем домом.

В вашем плане уже понятно, где окажутся лестничный проём и дверь наверху, или потолочные балки пока выбираются по понравившейся фотографии?
